Reflex AF 150/1 M-B indirekt tároló, 1 hőcserélővel 150 L

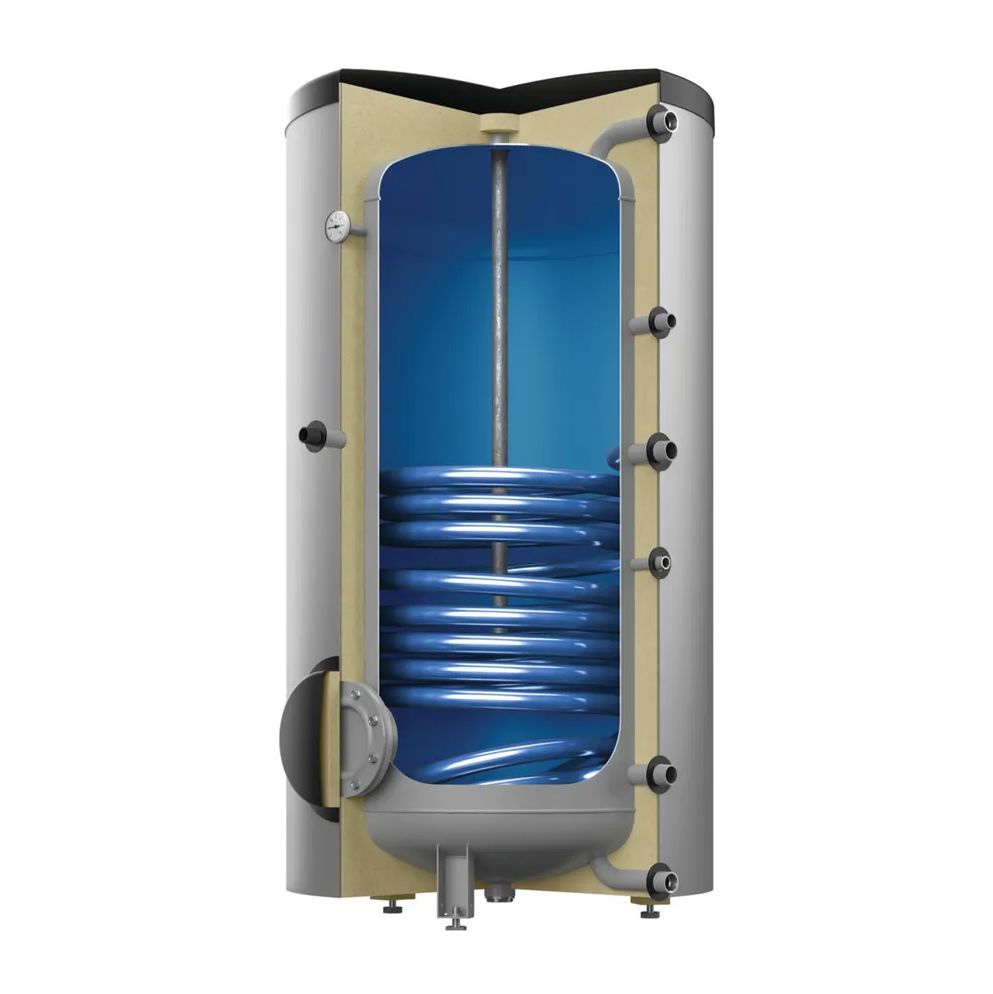

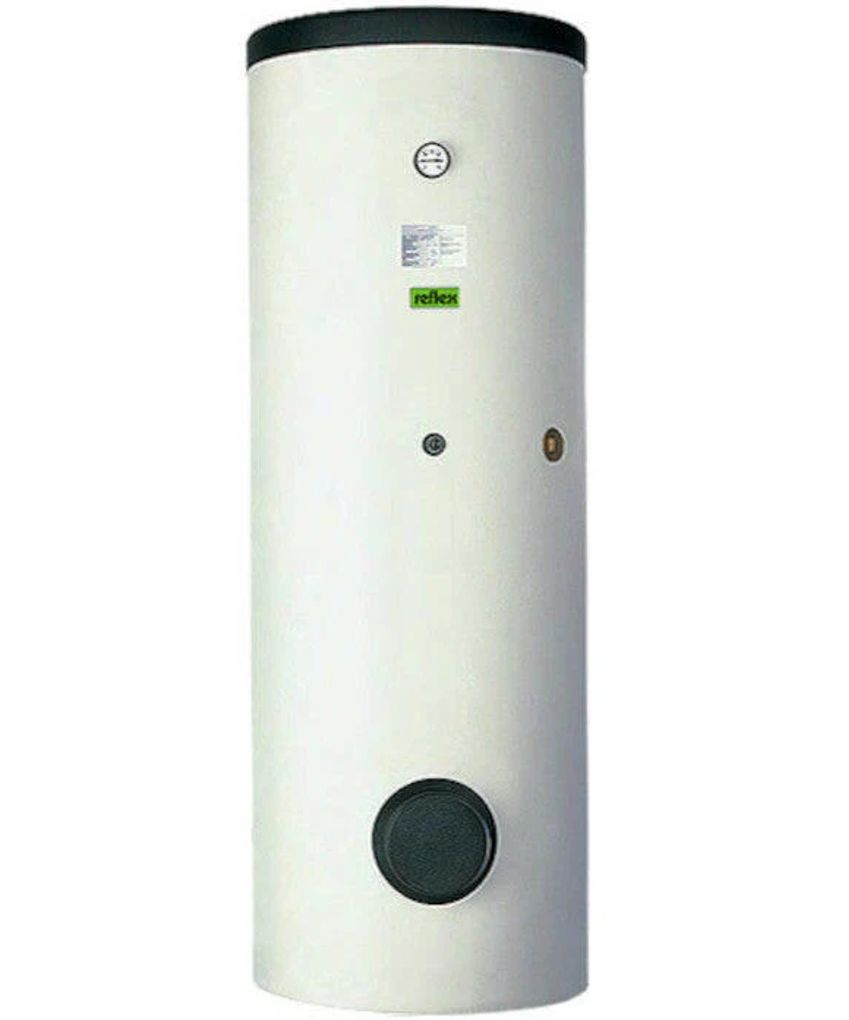

A Reflex AF 150/1 M-B egy megbízható, álló kivitelű indirekt használati melegvíz-tároló, amelyet hatékony és komfortos HMV-előállításra terveztek. A készülék 1 darab beépített hőcserélővel készül, így kiválóan alkalmazható kazánnal vagy más melegvizes hőtermelővel üzemelő rendszerekben. A kb. 150 literes kategóriába tartozik, a gyártói adat szerint 152 liter névleges űrtartalommal, ezért ideális választás lehet családi házak, lakások és kisebb intézményi felhasználás esetén is. A tároló kialakítása a mindennapi használat során fontos szempontokat ötvözi: kompakt méret, jó hőszigetelés és stabil üzem. A készülék fehér színű, fóliaköpenyes szigeteléssel készül, a szigetelés vastagsága 45 mm, ami hozzájárul a hőtárolási veszteségek csökkentéséhez. A gyártó által megadott hőveszteség 56 W, energiahatékonysági besorolása pedig B, így gazdaságos üzemeltetést tesz lehetővé.

A tároló ivóvizes oldalon max. 10 bar üzemi nyomásra készült, a megengedett üzemi hőmérséklete 95 °C, míg a hőcserélő oldalon a megengedett üzemi nyomás 16 bar, a megengedett hőmérséklet pedig 110 °C. Ez a műszaki kialakítás hosszú távon is biztonságos és megbízható működést támogat különféle fűtési rendszerekhez illesztve. A termék az EN 12897 szabvány szerint készül. A csatlakozások kialakítása szerelés szempontjából is kedvező: a hidegvíz/melegvíz csatlakozás R 3/4″, a cirkulációs csatlakozás szintén R 3/4″, míg a hőcserélő előremenő/visszatérő csatlakozás R 1″. A készülék rendelkezik DN110 karimás csatlakozással, valamint G 1 1/2″ elektromos fűtőbetét csatlakozási lehetőséggel, így igény esetén kiegészítő elektromos ráfűtésre is előkészített. Méretezés szempontjából a tároló 540 mm átmérőjű, 1172 mm magas, a mélysége 614 mm, döntési mérete kb. 1267 mm, tömege pedig 47,2 kg. A hőcserélő 0,70 m² fűtőfelülettel rendelkezik, ami megfelelő hőátadást biztosít a gyors és egyenletes melegvíz-előállításhoz.

A Reflex AF 150/1 M-B indirekt tároló műszaki adatai:

• Típus: AF 150/1M-B
• Szín: fehér
• Szigetelőtípus: Fóliaköpeny
• Szigetelés vastagsága: 45 mm
• Energiahatékonysági besorolás: B
• Névleges tartalom: 152 L
• Hullámcső névleges tartalma: 5 L
• Végrehajtva a köv. szerint: null
• Karmantyúk száma: 1 db
• Üzemi hőmérséklet: 95 °C
• Hőcserélő megengedett üzemi hőmérséklete: 110 °C
• Max. megengedett üzemi túlnyomás: 10 bar
• Hőcserélő megengedett üzemi nyomása: 16 bar
• Üzemi túlnyomás: 10 bar
• Ivóvíz csatlakozása: R ¾”
• Fűtőfelület(ek) csatlakozása: R 1”
• Keringés csatlakozása: R ¾”
• Hideg-/melegvíz csatlakozása: R ¾”
• Előremenő/visszatérő csatlakozása: R 1”
• Hagyományos NL-szám: 3,0
• Hőveszteségek: 56 W
• Fűtőfelület fent: 0,70 m²
• Átmérő: 540 mm
• Max. magasság: 1172 mm
• Döntési méret kb.: 1267 mm
• Súly: 47,20 kg

Letölthető dokumentumok:

• Használati utasítás, Reflex AF indirekt tárolók
• Termék adatlap, Reflex indirekt tárolók
• Termék adatlap, Reflex AF 150/1 M-B indirekt tároló, 1 hőcserélővel 150 L
• Energia címke, Reflex AF 150/1 M-B indirekt tároló, 1 hőcserélővel 150 L
