Reflex AF 500/2-B indirekt tároló, 2 hőcserélővel 500 L

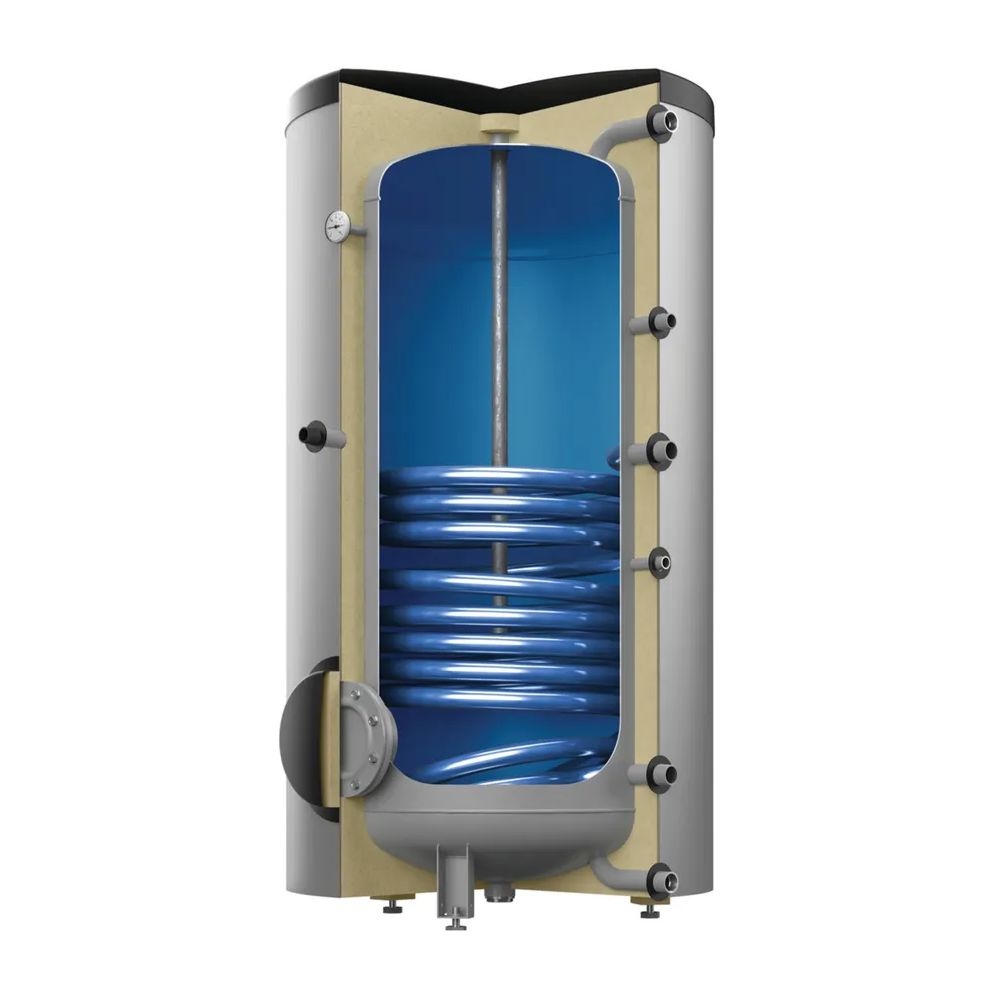

A Reflex AF 500/2-B egy álló kivitelű, indirekt használati melegvíz-tároló, amelyet nagyobb melegvíz-igényű rendszerekhez terveztek. A készülék 2 beépített hőcserélővel rendelkezik, így különösen jó választás lehet olyan rendszerekben, ahol a hagyományos hőtermelő mellett például napkollektoros rásegítés is szerepet kap. A gyártói adatok szerint a tároló 482 liter névleges űrtartalmú, vagyis a 500 literes kategóriában kínál nagy kapacitású és stabil melegvíz-ellátást. A Reflex gyári termékoldala alapján a típus Storatherm Aqua Solar AF 500/2_B megnevezéssel szerepel, 10 bar üzemi nyomású melegvíz-tárolóként. A kialakítása kifejezetten több hőforrás fogadására alkalmas, ami előnyös lehet korszerű, kombinált HMV-rendszerekben. A két beépített hőcserélő révén a készülék rugalmasabban integrálható különféle fűtési és szolár rendszerekbe. Az energiahatékonysági besorolása B, a gyártói műszaki adatok szerint a készenléti hővesztesége 78 W. A tároló 76,5 mm vastag fóliaköpenyes szigeteléssel készül, ami segít mérsékelni a hőveszteséget és támogatja a gazdaságos üzemeltetést. Ez a nagyobb űrtartalmú készülékeknél különösen fontos, hiszen a jó hőszigetelés hozzájárul az üzemi költségek csökkentéséhez és a folyamatos melegvíz-komforthoz.

Műszaki szempontból a tároló jól illeszthető modern használati melegvíz-rendszerekhez. A megengedett maximális üzemi nyomás a tároló oldalon 10 bar, a hőcserélők oldalán pedig 16 bar, míg a tároló megengedett üzemi hőmérséklete 95 °C, a hőcserélőké pedig 110 °C. A két hőcserélő fűtőfelülete felül 1,30 m², illetve alul 1,90 m², ami hatékony hőátadást biztosít, és alkalmassá teszi a készüléket nagyobb melegvíz-igény kiszolgálására is. A csatlakozások szerelés szempontjából is kedvezőek. A hidegvíz/melegvíz csatlakozás R 1″, a cirkulációs csatlakozás R 3/4″, valamint a hőcserélő csatlakozások és az előremenő/visszatérő csatlakozások is R 1″ méretűek. A gyári adatok alapján a készülék ivóvizes csatlakozása szintén R 1″, ami jól illeszkedik az ebben a méretkategóriában elvárt rendszerkapcsolatokhoz. A méreteit tekintve a tároló 750 mm átmérőjű, 1921 mm magas, döntési mérete kb. 2029 mm, a tömege pedig 179 kg. A gyártói adatlap emellett 9 liter hullámoscső-tartalmat is megad, valamint 5,5 hagyományos NL tényezőt és 19,7 szolár NL tényezőt, ami a készülék nagyobb rendszerterhelésre optimalizált kialakítását támasztja alá. A nagy űrtartalom miatt a telepítésnél célszerű a megfelelő helyigénnyel és mozgatási feltételekkel is számolni.

A Reflex AF 500/2-B indirekt tároló műszaki adatai:

• Típus: AF 500/2-B
• Szín: fehér
• Szigetelőtípus: Fóliaköpeny
• Szigetelés vastagsága: 76,5 mm
• Energiahatékonysági besorolás: B
• Névleges tartalom: 453 L
• Hullámcső névleges tartalma: 9 L
• Végrehajtva a köv. szerint: null
• Üzemi hőmérséklet: 95 °C
• Hőcserélő megengedett üzemi hőmérséklete: 110 °C
• Max. megengedett üzemi túlnyomás: 10 bar
• Hőcserélő megengedett üzemi nyomása: 16 bar
• Üzemi túlnyomás: 10 bar
• Ivóvíz csatlakozása: R 1”
• Fűtőfelület(ek) csatlakozása: R 1”
• Keringés csatlakozása: R ¾”
• Hideg-/melegvíz csatlakozása: R 1”
• Előremenő/visszatérő csatlakozása: R 1”
• Hagyományos NL-szám: 5,5
• Szolár NL-szám: 19,7
• Hőveszteségek: 78 W
• Fűtőfelület fent: 1,26 m²
• Fűtőfelület lent: 1,88 m²
• Átmérő: 750 mm
• Max. magasság: 1921 mm
• Mélység: 795 mm
• Döntési méret kb.: 2043 mm
• Súly: 179,00 kg

Letölthető dokumentumok:

• Termék adatlap, Reflex indirekt tárolók
• Termék adatlap, Reflex AF 500/2-B indirekt tároló, 2 hőcserélővel 500 L
• Energiacímke, Reflex AF 500/2-B indirekt tároló, 2 hőcserélővel 500 L
