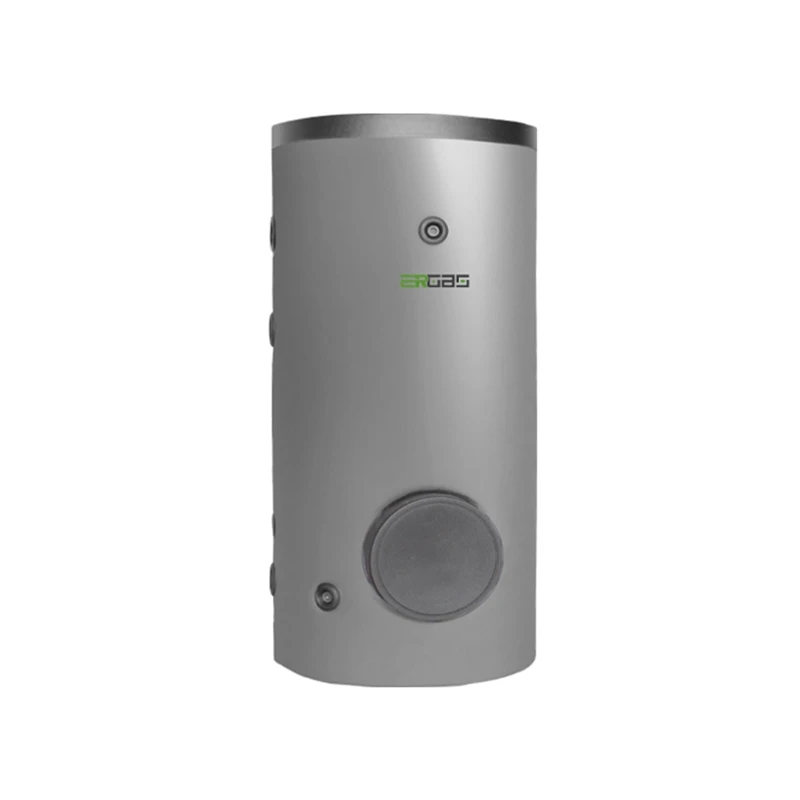

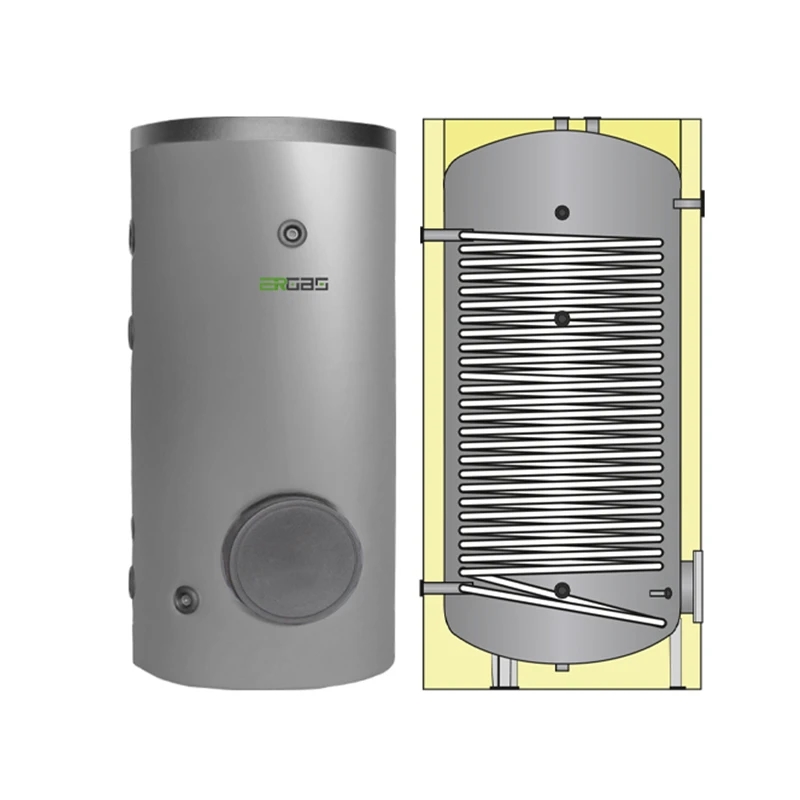

Ergas BSH-200 R álló indirekt tároló hőszivattyúhoz, 1 hőcserélővel 200l, Ø480/580/1346mm, 110kg, 2.6m2, fix szigeteléssel

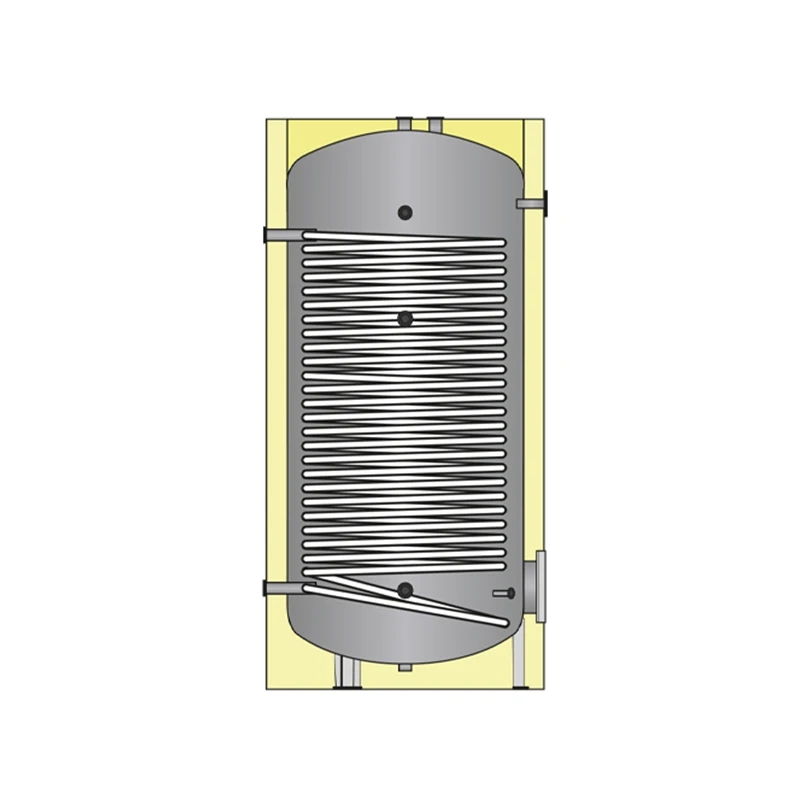

Az Ergas BSH-200 R álló indirekt tároló hőszivattyús rendszerekhez tervezett, nagyobb kapacitású használati melegvíz-tároló. A 200 literes űrtartalom családi házak, többfős háztartások és nagyobb melegvíz-igényű rendszerek számára is megfelelő megoldást kínál. Hőcserélő: dupla soros 1″-os csőkígyók, 5/4″ csatlakozású, a hőcserélő csatlakozás tároló oldalán (előremenő/ visszatérő), az 5/4″ csőelem rövid osztó-gyűjtőként csatlakozik a 2db párhuzamosan futó colos csőhöz. A tartály belső védelmét magas minőségű 870°C-on kiégetett kerámia zománc bevonat biztosítja. A BSH széria belső hőcserélője fixen behegesztett simacsöves csőkígyók, melyek a tárolóval együtt kerülnek zománcozásra. A tárolón tisztítókarima található, melyen elvégezhető az időszakos karbantartás, a karima fedélen található a 6/4″-os elektromos fűtőbetét csatlakoztatására előkészített belső menetes csatlakozás. A szigetelést kemény poliuretán hab biztosítja, PVC (SKAY) borítással, levehető szigeteléssel nem rendelhető. A katód védelemről a tárolóban található magnézium védőanód gondoskodik.

Főbb jellemzők:

• Álló indirekt használati melegvíz-tároló
• Hőszivattyús rendszerekhez ajánlott
• 200 literes űrtartalom
• 1 hőcserélős kivitel
• Nagy, 2,6 m²-es hőcserélő felület
• Fix szigeteléssel ellátva
• Nagyobb melegvíz-igényű háztartásokhoz
• Családi házak és kisebb épületek HMV-ellátásához

Az Ergas BSH-200 R álló indirekt tároló műszaki adatai:

• Típus: BSH-200 R
• Bruttó tárolási térfogat: 199 l
• Nettó tárolási térfogat: 182 l
• Hőcserélő névleges tárolási térfogat: 17 l
• ErP besorolás: B
• Hőtárolási veszteség: 59,9 W
• Szigetelés típusa és vastagsága: PU / 50 mm
• Átmérő / átmérő szigeteléssel: 480 / 580 mm
• Magasság: 1346 mm
• Nettó / bruttó súly: 105 / 113 kg
• Billenési magasság: 1460 mm
• fűtési teljesítmény: 218 kWh
• Hőcserélő max. üzemi hőmérséklet: 110 °C
• Hőcserélő max. üzemi nyomás: 10 bar
• Tároló max. üzemi hőmérséklet: 95 °C
• Tároló max. üzemi nyomás: 10 bar
• Belső felületkezelés: kerámia zománcozás DIN 4753-3 standard szerint

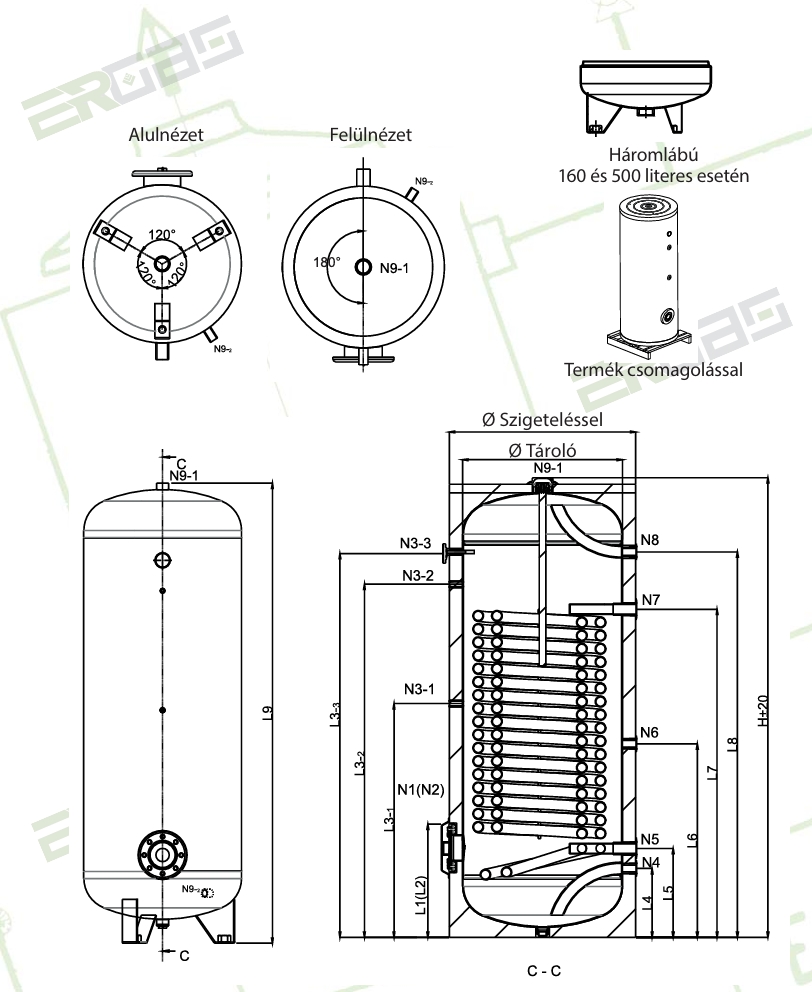

• Csatlakozások:
  • N1 – Tisztító karima: 100 mm
  • N2 – Elektromos fűtőbetét: 6/4″
  • N3-1 – Hőmérő és érzékelő: 1/2″
  • N3-2 – Hőmérő és érzékelő: 1/2″
  • N3-3 – Hőmérő és érzékelő: 1/2″
  • N4 – Hidegvíz hálózat: 3/4″
  • N5 – Hőcserélő fűtés visszatérő: 5/4″
  • N6 – Cirkulációs csatlakozás: 3/4″
  • N7 – Hőcserélő fűtés előremenő: 5/4″
  • N8 – Használati melegvíz: 3/4″
  • N9-1 – Magnézium anód: 5/4″
  • N9-2 – Magnézium anód: –
  • N10 – Vak karima: 5/4″
• Méretek és hőcserélő felület:
  • L1: 311 mm
  • L2: 311 mm
  • L3-1: 628 mm
  • L3-2: 1033 mm
  • L3-3: 1103 mm
  • L4: 175 mm
  • L5: 273 mm
  • L6: 778 mm
  • L7: 983 mm
  • L8: 1083 mm
  • L9: 1321 mm
  • Hőcserélő felület: 2,53 m²

Az Ergas BSH-200 R álló indirekt tároló teljesítmény adatai:

• Hőcserélő csőkígyó felület A: 2,53 m²
• Hőcserélő űrtartalom V: 15,5 l
  • 10 / 45 °C:
    • 90 °C:
      • hőcserélő teljesítmény Q: 121,3 kW
      • HMV térfogatáram Mw: 3041 l/h
      • Fűtővíz visszatérő hőmérséklet Tr: 75,0 °C
    • 80 °C:
      • hőcserélő teljesítmény Q: 93,5 kW
      • HMV térfogatáram Mw: 2298 l/h
      • Fűtővíz visszatérő hőmérséklet Tr: 68,5 °C
    • 70 °C:
      • hőcserélő teljesítmény Q: 60,4 kW
      • HMV térfogatáram Mw: 1817 l/h
      • Fűtővíz visszatérő hőmérséklet Tr: 62,6 °C
  • 10 / 60 °C:
    • 90 °C:
      • hőcserélő teljesítmény Q: 104,7 kW
      • HMV térfogatáram Mw: 1839 l/h
      • Fűtővíz visszatérő hőmérséklet Tr: 77,1 °C
    • 80 °C:
      • hőcserélő teljesítmény Q: 67,0 kW
      • HMV térfogatáram Mw: 1419 l/h
      • Fűtővíz visszatérő hőmérséklet Tr: 71,7 °C
    • 70 °C:
      • hőcserélő teljesítmény Q: 42,9 kW
      • HMV térfogatáram Mw: 910 l/h
      • Fűtővíz visszatérő hőmérséklet Tr: 64,7 °C
• Fűtővíz térfogatáram mc: 7,0 m³/h
• Hőcserélő nyomásveszteség ΔP: 1,19 mvo
• Megjegyzés: 1 mvo = 1 méter vízoszlop, közelítőleg 100 mbar.
