TA STAP DP szabályzó szelep DN 65, 20-80 KPA

TA STAP DP szabályzó szelep DN 65, 20-80 KPA

A karimás STAP egy kiváló minőségű nyomáskülönbség-szabályozó, amely állandó értéken tartja a nyomáskülönbséget a fogyasztókon, illetve a szabályozó szelepeken. Lehetővé teszi a pontos és stabil folyamatos szabályozást, biztosítja a szabályozó szelepek zajtalan
működését, valamint az egyszerű beszabályozást és beüzemelést. A STAP egyedülálló pontossága és kompakt kialakítása különösen alkalmassá teszi a fűtési és hűtési rendszerek szekunder oldalán történő felhasználásra.

Kiemelt tulajdonságok:

• Állítható alapjel és elzárási funkció: A megfelelő értékű nyomáskülönbség pontos beszabályozást biztosít. Az elzárási funkció egyszerűvé teszi a rendszer karbantartását.
• Elzárási funkció:  Az elzárási funkció egyszerűvé teszi a rendszer karbantartását.
• Mérőcsatlakozók: Leegyszerűsíti a beszabályozás műveletét, valamint növeli pontosságát.

Műszaki adatok:

• Gyártó: IMI
• Alkalmazási terület: Fűtési és hűtési rendszerekben.
• Funkciók: Nyomáskülönbség szabályozás, beállítható Δp, mérőcsatlakozó, zárás.

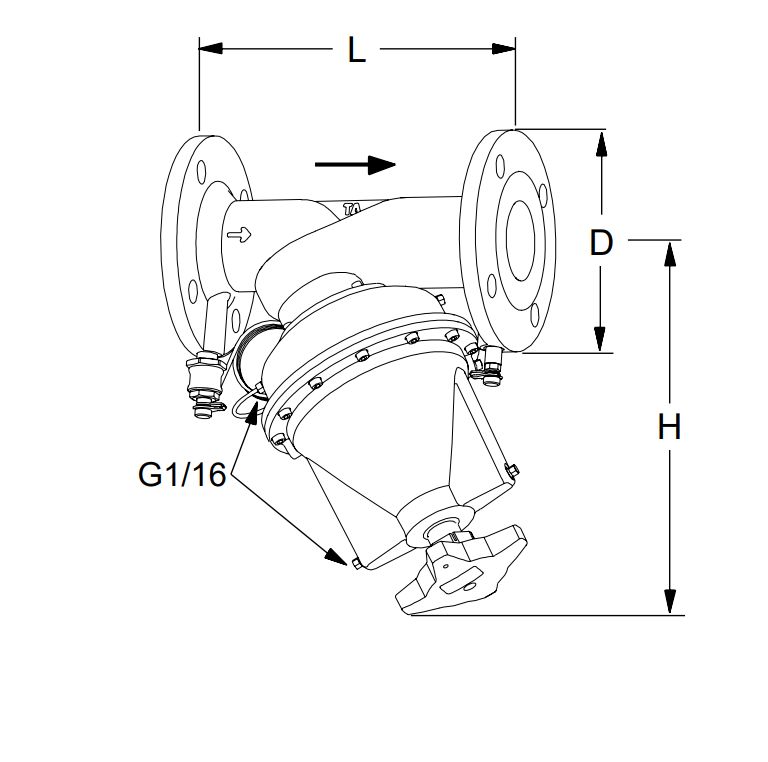

• Méretek: DN 65
  • Csavarfurat szám: 4
  • D: 185 mm
  • L: 290 mm
  • H: 321 mm
  • KVm: 36 m3/h
  • Qmax: 25,5 m3/h
• Névleges nyomás: PN 16
• Max. nyomáskülönbség a szelepen (ΔpV): 350 kPa
• Beállítási tartomány: 20- 80 kPa vagy 40 – 160 kPa.
• Hőmérséklet:
  • Legmagasabb üzemi hőmérséklet: 120°C
  • Legalacsonyabb üzemi hőmérséklet: -10°C
• Közeg: Víz, semleges folyadékok, víz-glikol keverék (0-57%).
• Anyagok:
  • Szeleptest: EN-GJL-250 (GG 25) szürkeöntvény
  • Szelepfelsőrész: AMETAL®
  • Szelepkúp: PTFE bevonatos AMETAL®
  • Szelepszár: AMETAL®
  • O-gyűrűk: EPDM gumi
  • Szelepülék tömítés: EPDM O-gyűrű a szeleptányéron
  • Membrán: Szálerősítésű EPDM gumi
  • Rugó: Rozsdamentes acél
  • Kézikerék: Poliamid
  • Az AMETAL® az IMI által gyártott, cinkkiválással szemben ellenálló, speciális ötvözet.
• Csatlakozás: Belső menet az ISO 228 szabvány szerint, menethossz az ISO 7-1 szabvány szerint.
• Felületkezelés: Szeleptest: Epoxy festés.
• Beépítési hossz: ISO 5752 1. sorozat, BS 2080
• Karimák: ISO 7005-2.
• Súly: 22 kg

Letölthető dokumentumok:

• Termék adatlap, STAP DN65-100, nyomáskülönbség szabályozók
• Szerelési útmutató, STAP DN65-100 nyomáskülönbség szabályozók
