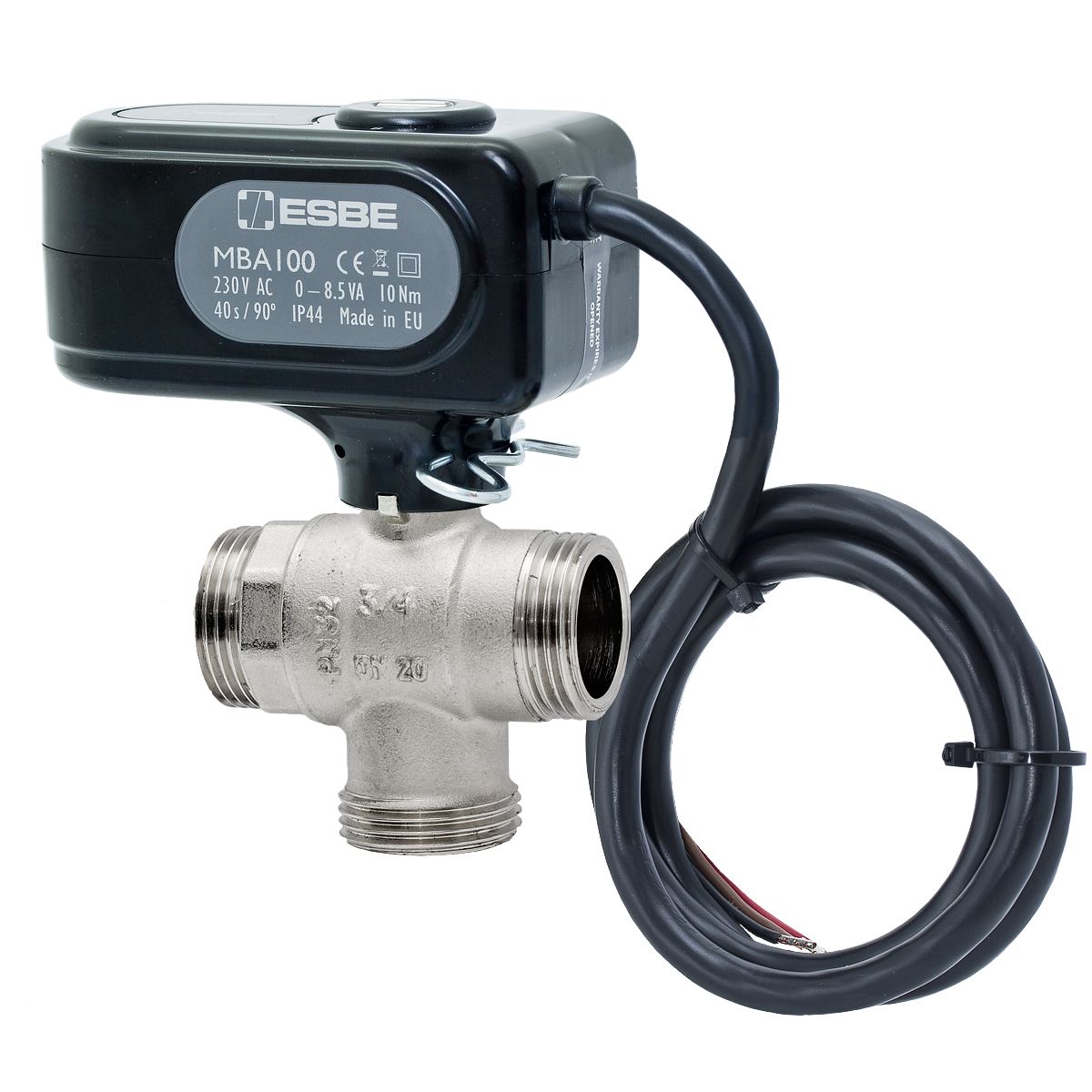

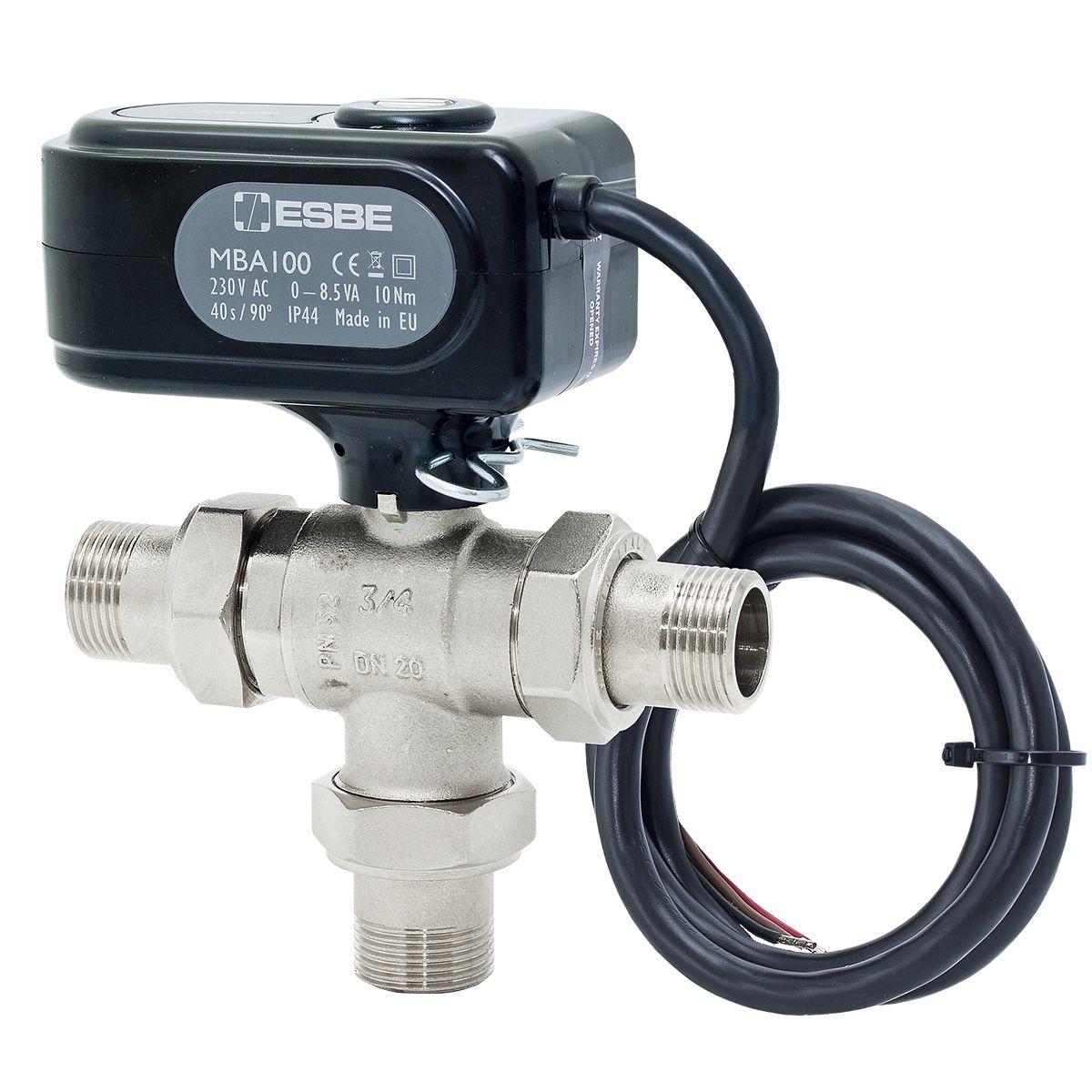

ESBE MBA 132 motoros 3 járatú golyóscsap DN20, G1″ kvs=9,6

Az ESBE MBA 132 egy kiváló minőségű, háromjáratú motoros golyóscsap, amelyet kifejezetten fűtési és hűtési rendszerekhez terveztek. Ez a szelep ideális választás olyan alkalmazásokhoz, ahol megbízható és hatékony áramlásszabályozásra van szükség.

Főbb jellemzők:

• Háromjáratú kialakítás: Lehetővé teszi a folyadékáramlás irányának rugalmas szabályozását, ami különösen hasznos keverési vagy osztási feladatoknál.
• Kiváló áteresztőképesség: A szelep kvs értéke 9,6 m³/h, ami biztosítja a nagy térfogatáram kezelését alacsony nyomásveszteség mellett.
• Standard méretek: A szelep DN20 névleges átmérővel és G1″ külső menetes csatlakozással rendelkezik, ami megkönnyíti az integrációt a meglévő rendszerekbe.
• Megbízható működtetés: A beépített motor 230 V AC, 50 Hz feszültséggel működik, és 10 Nm nyomatékot biztosít a szelep pontos és megbízható működtetéséhez.
• Robusztus kialakítás: A szelep IP44 védettséggel rendelkezik, ami megfelelő védelmet nyújt a fröccsenő víz és a szilárd részecskék ellen, így biztosítva a hosszú élettartamot és a megbízható működést.
• Egyszerű telepítés és karbantartás: A szelep kialakítása lehetővé teszi a gyors és egyszerű telepítést, valamint a könnyű karbantartást, minimalizálva a rendszer leállási idejét.

Műszaki dokumentumok:

• Nyomásosztály: PN 32
• Üzemi nyomás: 3,2 MPa
• Nyomaték (névleges nyomáson): < 4 Nm
• Áteresztési tényező: EN 12266-1: A belső szivárgási sebesség, légbuboréktól mentes; EN 12266-1: A külső szivárgási sebesség, légbuboréktól mentes
• Tápellátás: 230 ± 10% V AC, 50 Hz
• Energiafogyasztás: Motor működése: 3,5 W; kondenzációgátló ellenállás: legfeljebb 5 W
• Vezérlőjel: 2 pontos SPST (egypólusú, egylöketes)
• Burkolat minősítése: IP44
• Védelmi osztály:
• Futásidő 90°: 40 másodperc
• Segédkapcsoló besorolása: 6(1) A 230 V AC
• Forgatónyomaték: 10 Nm
• Közeg, fűtéshez használt víz: a VDI2035 szerint
• Közeg, víz/glikol keverék: 50 % (20% feletti keverék felett a szivattyú értékeit ellenőrizni kell)
• Közeghőmérséklet, max.: +90 °C
• Közeghőmérséklet, min.: 0 °C
• Környezeti hőmérséklet, max.: +50 °C
• Környezeti hőmérséklet, min.: 0 °C
• Csatlakozások, belső menet (G): ISO 228/1
• Csatlakozások, külső menet (G): ISO 228/1
• Anyag, szeleptest: CW 617N sárgaréz, nikkellel bevont
• Anyag, test vége: CW 617N sárgaréz, nikkellel bevont
• Anyag, ülés: PTFE
• Anyag, O-gyűrű: FPM
• Anyag, golyó: CW 617N sárgaréz, krómmal bevont
• Anyag, alátét: PTFE
• Anyag, tengely: CW 614N sárgaréz, krómmal bevont
• Anyag, O-gyűrű, tengely: HNBR
• Anyag, tömítés: Hőálló szál
• Anyag, Unió: CW 617N sárgaréz, nikkellel bevont
• Anyag, anyacsavar: CW 617N sárgaréz, nikkellel bevont

Alkalmazási területek:

Az ESBE MBA 132 motoros golyóscsap széles körben alkalmazható különböző fűtési és hűtési rendszerekben, beleértve a hőszivattyús rendszereket is. Alacsony ellenállása és magas áteresztőképessége miatt ideális választás olyan rendszerekhez, ahol nagy térfogatáramok szabályozására van szükség

Letölthető dokumentumok:

• Adatlap, ESBE MBA130
• Beszerelési útmutató, ESBE MBA130
