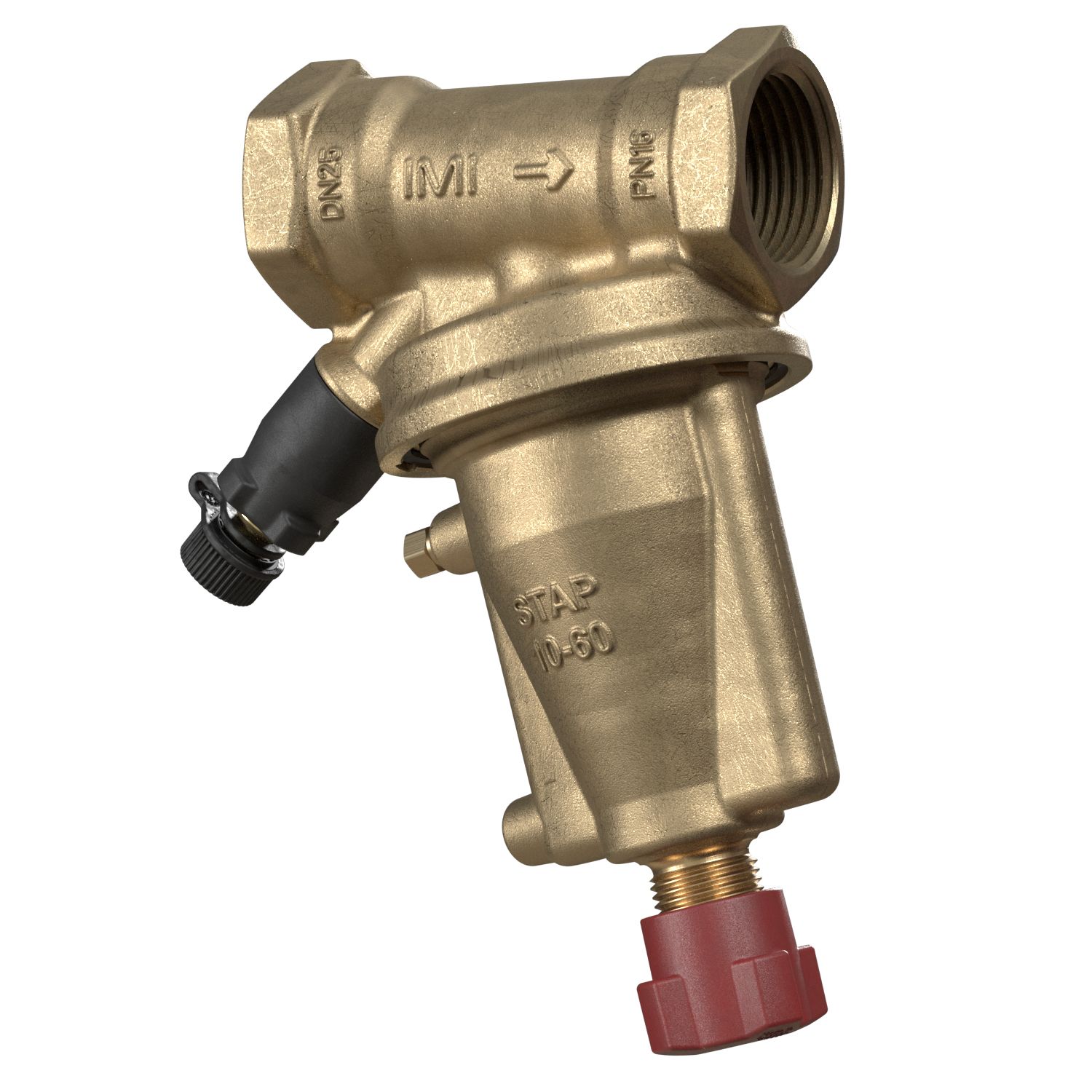

TA STAP DP szabályzó szelep DN 40, 10-40 KPA

TA STAP DP szabályzó szelep DN 40, 10-40 KPA

A STAP egy kiváló minőségű nyomáskülönbség-szabályozó, amely állandó értéken tartja a nyomáskülönbséget a fogyasztókon, illetve a szabályozó szelepeken. Lehetővé teszi a pontos és stabil folyamatos szabályozást, biztosítja a szabályozó szelepek zajtalan működését, valamint az egyszerű beszabályozást és beüzemelést. A STAP egyedülálló pontossága és kompakt kialakítása különösen alkalmassá teszi a fűtési és hűtési rendszerek szekunder oldalán történő felhasználásra.

Kiemelt tulajdonságok:

• Nyomáskiegyenlített szeleptányér: Pontos nyomáskülönbségszabályozást biztosít.
• Állítható alapjel és elzárási funkció: A megfelelő értékű nyomáskülönbség pontos beszabályozást biztosít. Az elzárási funkció egyszerűvé teszi a rendszer karbantartását.
• Mérőcsatlakozók és ürítési lehetőség: Egyszerűsíti a beszabályozási folyamatot és növeli a pontosságát.

Műszaki adatok:

• Gyártó: IMI
• Alkalmazási terület: Fűtési és hűtési rendszerekben.
• Funkciók: Nyomáskülönbség szabályozás, beállítható Δp, mérőcsatlakozó, elzárás, ürítés (opcionális)

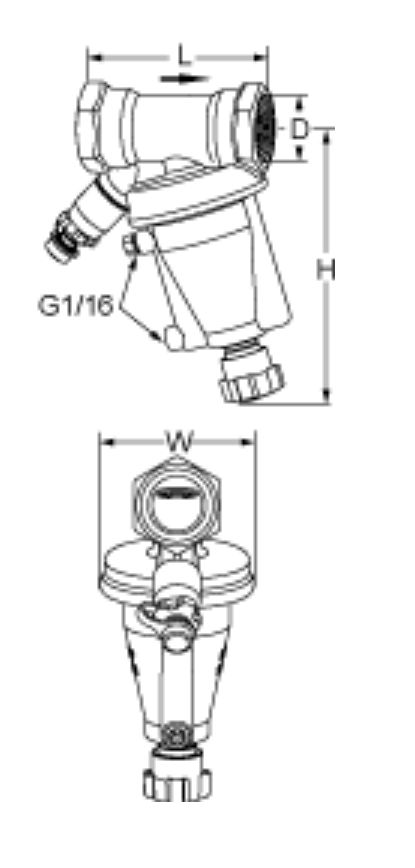

• Méretek: DN 40
  • D: G1 1/2
  • L: 135 mm
  • H: 181 mm
  • W: 110 mm
  • KVm: 12,8 m3/h
  • Qmax: 9,1 m3/h
• Névleges nyomás: PN 16
• Max. nyomáskülönbség a szelepen (ΔpV): 250 kPa
• Beállítási tartomány: DN 32 – 40: 10 – 40 kPa
• Hőmérséklet:
  • Legmagasabb üzemi hőmérséklet: 120°C
  • Legalacsonyabb üzemi hőmérséklet: -20°C
• Közeg: Víz, semleges folyadékok, víz-glikol keverék (0-57%).
• Anyagok:
  • Szeleptest: AMETAL®
  • Szelepfelsőrész: AMETAL®
  • Szelepkúp: AMETAL®
  • Szelepszár: AMETAL®
  • O-gyűrűk: EPDM gumi
  • Membrán: HNBR gumi
  • Rugó: Rozsdamentes acél
  • Rugótányér: AMETAL® és PPS
  • Kézikerék: Poliamid
  • Az AMETAL® az IMI által gyártott, cinkkiválással szemben ellenálló, speciális ötvözet.
• Csatlakozás: Belső menet az ISO 228 szabvány szerint, menethossz az ISO 7-1 szabvány szerint.
• Súly: 2,9 kg

Letölthető dokumentumok:

• Termék adatlap, STAP DN15-50, nyomáskülönbség szabályozók
• Szerelési útmutató, STAP DN15-50, nyomáskülönbség szabályozók
