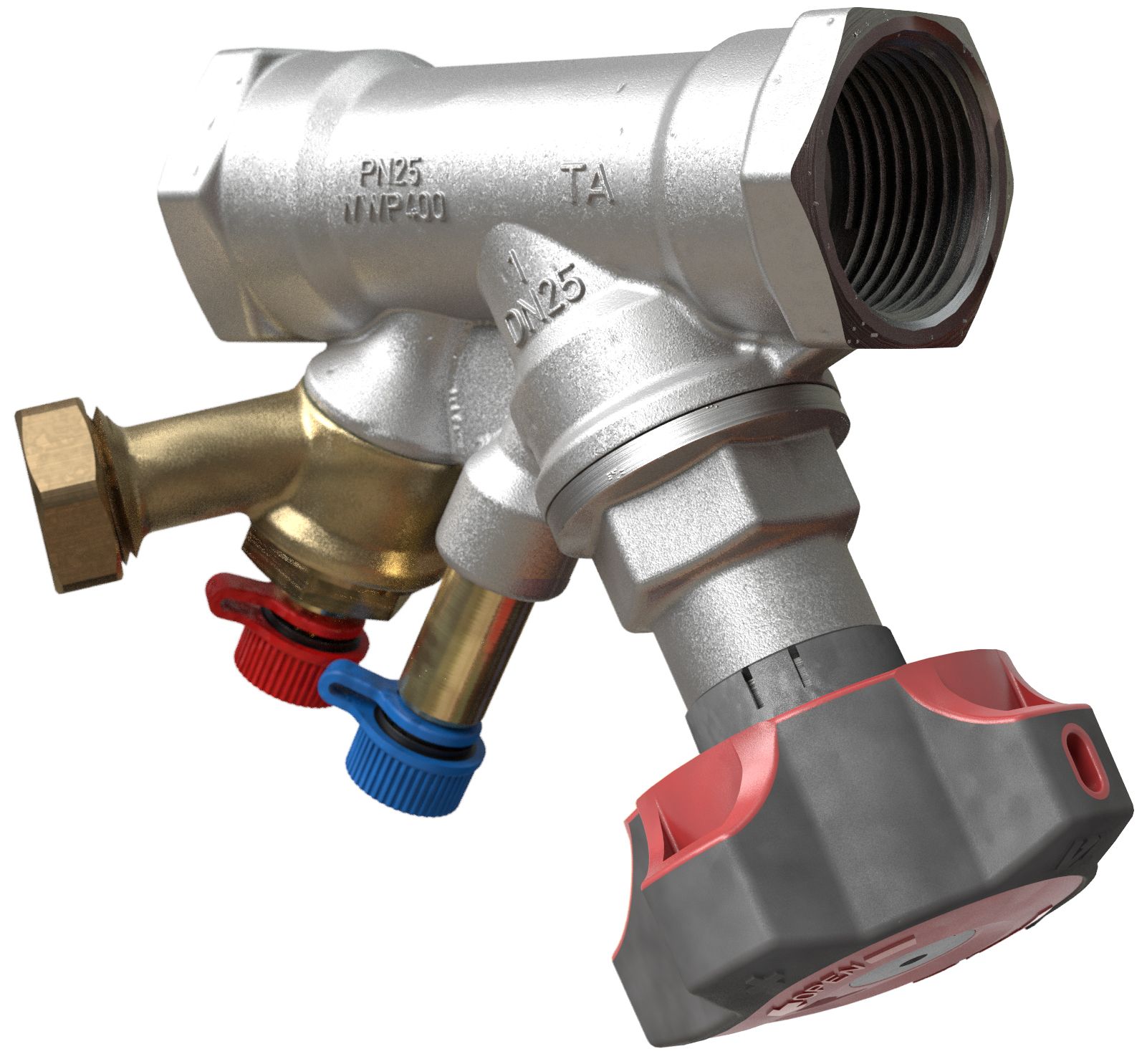

TA STAD-D beszabályozó DN 50, ürítéssel ivóvizes rendszerekhez

TA STAD-D beszabályozó DN 50, ürítéssel ivóvizes rendszerekhez

A STAD-D beszabályozó szelepek pontos hidraulikai működést tesznek lehetővé rendkívül széles alkalmazási tartományban. Ideális megoldás ivóvizes rendszerekben, valamint fűtési és hűtési rendszerek szekunder oldalán történő használatra.

Kiemelt tulajdonságok:

• Magas precizitás minden beállításnál: Pontos beszabályozás és térfogatáramleolvasás.
• Kézikerék: A digitális leolvasásnak köszönhetően a kézikerék pontos és könnyű beszabályozást tesz lehetővé. Elzárási funkció a karbantartáshoz.
• Öntömítő mérőcsatlakozók: Az egyszerű és pontos beszabályozáshoz.
• AMETAL®: Cinkkiválásmentes ötvözet, mely hosszú szelepélettartartamot garantál, és csökkenti szivárgás esélyét.
• Speciális felületkezelés: Ideális a magas igénybevételű háztartási célú ivóvizes alkalmazásokhoz.

Műszaki adatok:

• Gyártó: IMI
• Alkalmazási terület: Fűtési és hűtési rendszerekben. Ivóvizes rendszerekben
• Funkciók: Beszabályozás, előbeállítás, mérés, elzárás, ürítés (szeleptípustól függően)

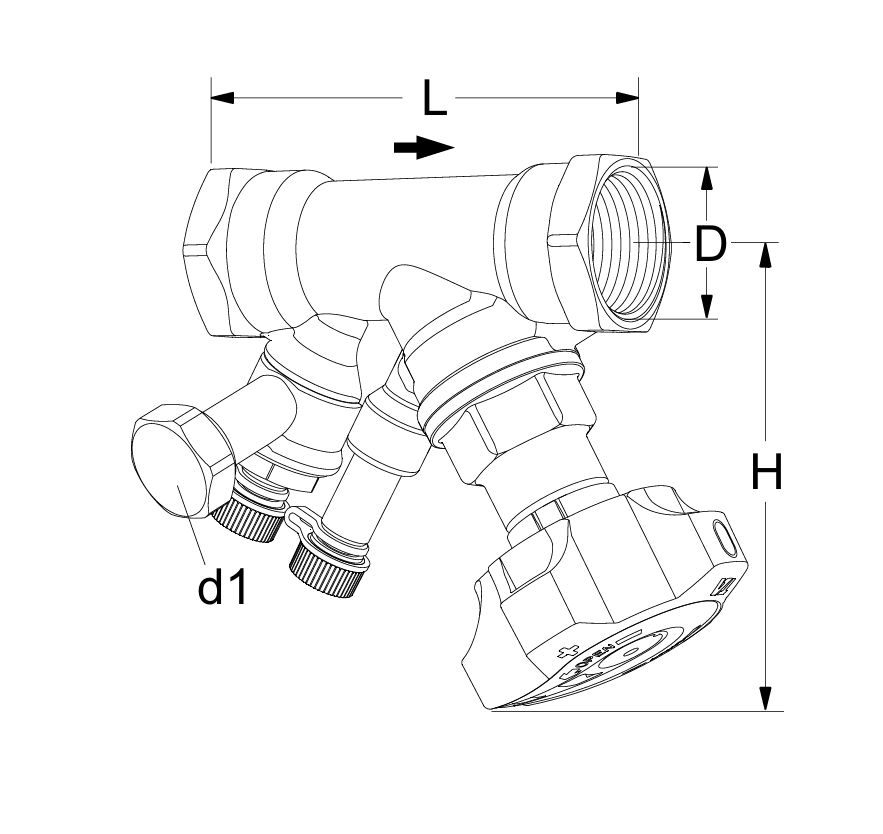

• Méretek:
  • Csatlakozás: DN 50, G2“
  • Hosszúság: 155 mm
  • Magasság: 120 mm
• Kvs: 32,3 m3/h
• Névleges nyomás: PN 25
• Hőmérsékletek:
  • Legmagasabb üzemi hőmérséklet: 120°C (rövid ideig 150°C)
  • Magasabb hőmérséklet igény (max. 150°C), lásd STAD-C.
  • Legalacsonyabb üzemi hőmérséklet: -20°C.
• Közeg: Víz, semleges folyadékok, víz-glikol keverék (0-57%)
• Anyagok:
  • Szeleptest és szelepfelsőrész: AMETAL®
  • Tömítés (test/felsőrész): EPDM anyagú O-gyűrű
  • Szeleptányér: AMETAL®
  • Szelepüléktömítés: EPDM anyagú O-gyűrű
  • Szelepszár: AMETAL®
  • Csúszóhüvely: PTFE
  • Szelepszár tömítés: EPDM anyagú O-gyűrű
  • Rugó: Rozsdamentes acél
  • Kézikerék: Polyamid és TPE
  • Mérőcsatlakozók: AMETAL®
  • Tömítés: EPDM
  • Védőkupak: Polyamid és TPE
  • Ürítőcsonk: AMETAL®
  • Tömítés: EPDM
  • Lapos tömítés: Aramid szál Az AMETAL® az IMI által gyártott, cinkkiválással szemben ellenálló speciális ötvözet.
• Közegészségügyi előírások: Legmagasabb hőmérséklet közegészségügyi szempontból max. 80°C. A termékkel érintkező emberi felhasználásra szánt víz hőmérséklete közegészségügyi szempontból a 80°C-ot nem haladhatja meg. Termikus fertőtlenítés céljából magasabb hőmérsékletű víz is használható, amennyiben az nem kerül emberi felhasználásra. A termék alkalmazási területe: ivóvízellátás, használati melegvíz-ellátás. A STAD-D szelepet tartalmazó vízhálózati szakaszt használatbavétel előtt legalább egy napra ivóvízzel fel kell tölteni, az öblítővizet a csatornába kell engedni, azt háztartási célra felhasználni nem szabad. Csak ezután szabad megkezdeni a termékek rendeltetésszerű használatát. A termék alkalmazását követő első hetekben fém és szervesanyag kioldódásra lehet számítani, amely íz- és szagproblémákat, baktériumok túlzott elszaporodását és nagyobb klórigényt okazhat. Ez a jelenség átmeneti, gyakoribb vízcserével, átöblítéssel csökkenthető.
• Súly: 2,1 kg
