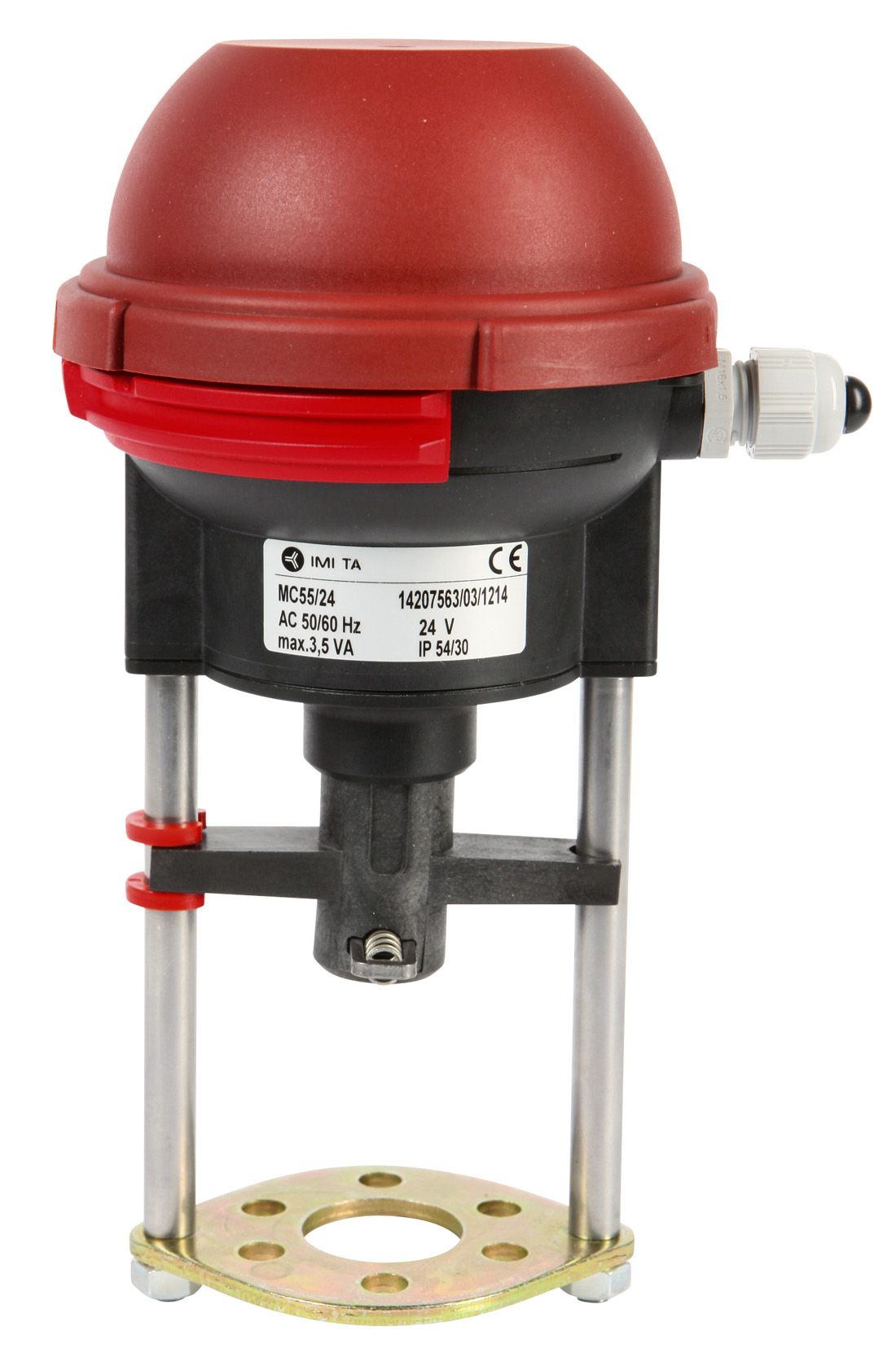

TA MC55/24 meghajtó 0,6kN 24VAC DN15-DN50

TA MC55/24 meghajtó 0,6kN 24VAC DN15-DN50

Nagy teljesítményű arányos szelepmozgatók automatikus szelepemelkedés beállítással, melyeket együtt alkalmazva a IMI Hydronic Engineering 2-utú vagy 3-utú szabályozó szelepeivel, pontos folyamatos vagy 3-pont szabályozást biztosítanak.

Kiemelt tulajdonságok:

• Egyszerű üzembehelyezés: Az automatikus szelepemelkedés mérés és beállítás csakúgy, mint terheléstől függő végállás kapcsoló segítik csökkenteni a beüzemelés idejét és védik a szelepet és a szelepmozgatót a túlterheléstől
• Egyszerű hibakeresés: Biztonsági kézikerék a manuális működtetéshez, mely lehetővé teszi az egyszerű hibakeresést.
• Egyszerű szervizelés:  A szelepmozgató burkolata egyszerűen eltávolítható és a paraméterek helyben megváltoztathatóak.

Műszaki adatok:

• Gyártó: IMI
• Funkciók:
  • TA-MC55: 3-pont szabályozás.
• Tápfeszültség:
  • TA-MC55/24: 24 VAC/VDC* ±10%
• Teljesítményfelvétel:
  • 24 V: 3,5 VA
• Bemenő jel:
  • TA-MC55 (24/230/115 V): 3-pont szabályozás.
• Kimenő jel: 0-10 VDC, max. 8 mA, min. 1,2 kΩ.
• Hiszterézis: 0,3 V
• A hajtómű jel felbontása:
  • Elektromos: 0,04 VDC
  • Mechanikai: 0,06 mm
• Szelepmozgatási idő: 9 vagy 5 s/mm
• Záróerő: 600 N
• Üzemidő kategória: S3-50% ED c/h 1200, EN 60034-1
• Véghelyzeti leállítás: Terheléstől függő
• Hőmérséklet:
  • Legmagasabb környezeti hőmérséklet: 60°C
  • Legalacsonyabb környezeti hőmérséklet: 0°C
• Elektromos védelmi osztály:
  • Automata üzemben: IP 54
  • Kézi üzemben: IP 30
• Érintésvédelmi osztály: (EN 60730 szerint)
  • 24 V: III
• Szelepemelkedés: Max. 20 mm. Szelepemelkedés (önbeállítás) automata érzékelése.
• Elektromos bekötés: Kapocsdoboz
• A szelepcsatlakozás típusa: Egyszerű csatlakoztatás a szelephez M8-as csavarok segítségével. Néhány szeleptípushoz adapter szükséges. Információ az adapterekről a szelep adatlapokon található.
• Szín: Fekete alsó rész és bordó kupak.
• Opció: Adapter más gyártók szelepeihez
• Súly: 1,5 kg

Funkció:

• Kézi üzemben: Fedett kézikerék, mely automatikusan kikapcsolja a szelepmozgatót.
• Pozíció jelző: Jelzők a szerelőkereten.
• Hiba érzékelés: Automatikus kábelszakadás érzékelés (csak 2-10V / 4-20mA esetén)

Letölthető dokumentumok:

• Termék adatlap, TA-MC55, TA-MC55Y nagyteljesítményű folyamatos szabályzású szelepmozgató
• Szerelési útmutató, MC55/24, MC55/230, MC55Y, MC65/24, MC65/230, MC65Y, nagyteljesítményű folyamatos szabályzású szelepmozgató
• Szerelési utasítás, MC55/24, MC55/230, MC55Y, MC65/24, MC65/230, MC65Y, nagyteljesítményű folyamatos szabályzású szelepmozgató
