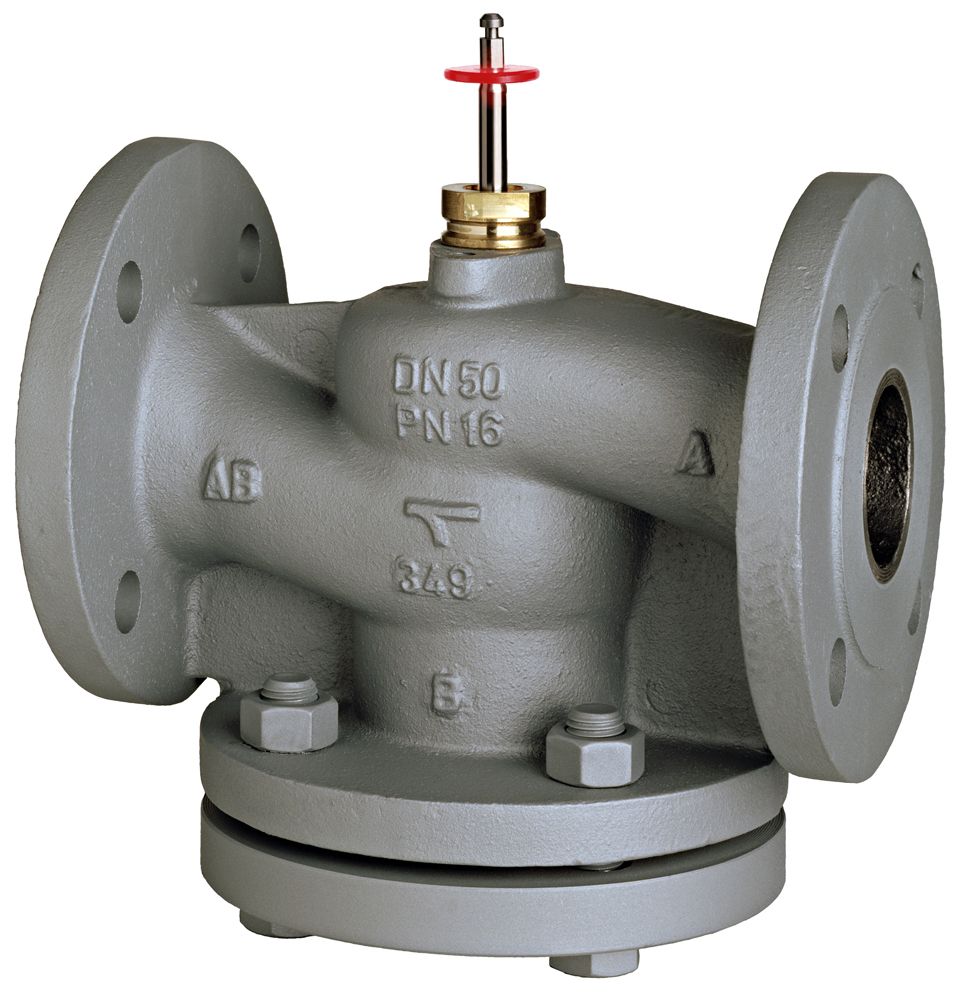

TA CV216GG szab. szelep kétjáratú DN125 Kvs250 PN16 GG-25

TA CV216GG szabályozó szelep kétjáratú DN125 Kvs250 PN16 GG-25

Fűtési és hűtési rendszerek közvetítő közeg oldali szabályozására. DN 200-es méretig, PN 6 és PN 16 nyomásfokozatban, karimás csatlakozással.

Kiemelt tulajdonságok:

• Mikroprocesszor vezérelt: Beállítható működési paraméterek.
• Széles meghajtó választék: Különböző mozgató erő és futási idő.
• Tömör zárás: Tömör zárás mindkét végállásban.

Műszaki adatok:

• Gyártó: IMI
• Alkalmazási terület: Fűtési és hűtési rendszerek közvetítő közeg oldali szabályozása.
• Funkciók:
  • CV206/216 GG: egyutú szabályozó szelep.
• Szabályozási jelleggörbék:
  • CV206/216 GG: egyenszázalékos.

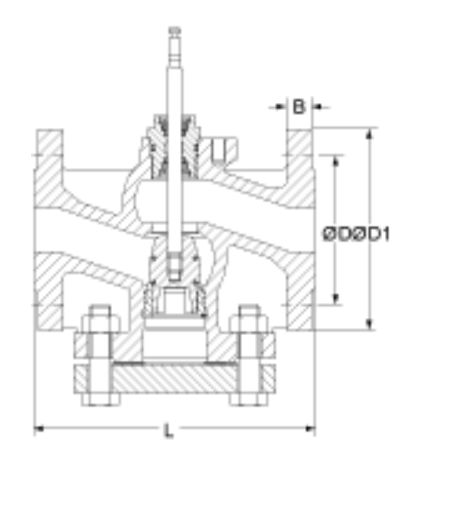

• Méretek:
  • Csatlakozás: DN 125
  • D: 210 mm
  • D1: 250 mm
  • L: 400 mm
  • B: 26 mm
  • Furatok: 8 x Ø18
  • Kvs: 250 m3/h
• Névleges nyomás:
  • CV216/316 GG: PN 16
• Hőmérséklet:
  • Legmagasabb üzemi hőmérséklet: 150°C (130°C felett a hajtóművet vízszintesen kell szerelni.)
  • Legalacsonyabb üzemi hőmérséklet: 0°C
  • Fagyálló adalékok használata esetén:-15°C
  • (Fentiektől eltérő üzemi hőmérséklet (max. 200°C) vagy nyomás (PN 25-40)
• Anyagok:
  • Szelepház: Szürke öntvény EN-JL1040
  • Szeleptányér: Sárgaréz CW614N, DN 125-200 CrNi-acél 1.4305
  • Szelepszár: CrMo-acél 1.4122
  • Szelepszár tömítés: EPDM O-gyűrűk
• Szivárgási osztály:
  • DN 15-150: EN 1349 szerinti VI G 1 szivárgási osztály (tömören záró).
• A szabályozószelep maximális szelepemelkedése:
  • DN 125-150: 50 mm
• Állítási viszony (Kvs : Kvmin arány):
  • DN 20-200: 100:1
• Csatlakozás: EN 1092-2 szabvány 21 osztály szerinti karimás csatlakozás.
• Méretszabvány: EN 558-1 szabvány 1 alaposztály szerint.
• Meghajtók: TA-MC55, TA-MC65, TA-MC100, TA-MC160, TA-MC161, TA-MC220, TA-MC400, TA-MC500, TA-MC1000
• Súly: 62,0 kg

Letölthető dokumentumok:

• Termék adatlap, CV206/216 GG, CV306/316 GG szabályozó szelepek
