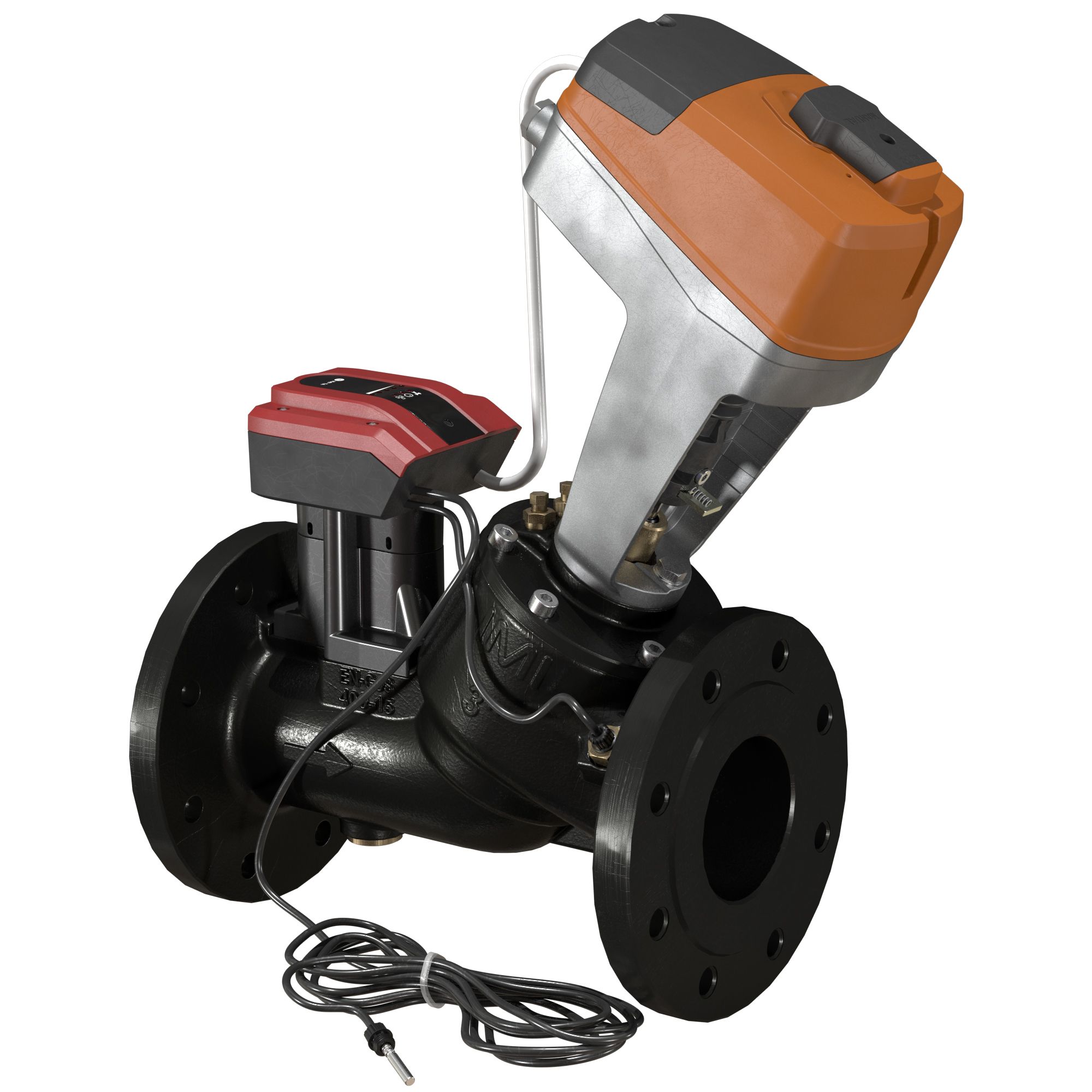

TA-Smart szelep DN 65, PN16 karimás, 24VAC/DC

TA-Smart szelep DN 65, PN 16 karimás

Az ultrahangos áramlásmérési technológia és az egyedi konstrukciós megoldások kombinációja a kategóriájában a legjobb szabályozási teljesítményt nyújtja. A TA-Smart szelep szabályozhat térfogatáram vagy teljesítmény alapján. Ezzel rugalmasságot és egyben kényelmet biztosít a fűtési és hűtési rendszerekben történő alkalmazás során. Kompakt kialakítása és egyszerű beállíthatósága csökkenti a telepítési és üzembe helyezési időt.

Kiemelt tulajdonságok:

• Kategóriájában a legjobb szabályozási képesség: Pontos és gyors szabályozás részterhelés, illetve alacsony térfogatáramok esetén is. Folyamatos szabályozás a teljes működési tartományban, mellyel világszínvonalú a hatékony szabályozásban.
• Opcionális felhő kapcsolat:  Az adatok és a konfigurációs paraméterek egyszerű távoli elérése lehetővé teszi a rendszer beállítását, illetve teljesítményének ellenőrzését.
• Opcionális ΔT és visszatérő vízhőmérséklet korlátozás: A hőmérsékletviszonyok optimalizálásával biztosított a fogyasztó hatékonysága.
• Üzemmód váltás funkció: Lehetőség a fűtési és hűtési üzemmódok közötti váltásra a szezonalitás kezelésére egyazon szelep alkalmazásával.
• Nagy mérési pontosság: Nagy térfogatáram és hőmérséklet mérési pontosság különböző alkalmazások estén is (közeg típus, hőmérséklet).
• Kompakt kialakítás, limitált számú alkatrészek: Csökkenti a beüzemelési időt és a helyigényt, megkönnyítve az utólagos felszerelést.
• Kényelmes, megbízható beüzemelés: Teljesen testreszabható és üzembe helyezhető Bluetooth kapcsolaton keresztül okos eszközzel, csökkentve az üzembe helyezési és a diagnosztikai időt.
• Egyszerű diagnosztika: A folyamatos mérési és adatgyűjtési lehetőség (térfogatáram, hőmérséklet, teljesítmény …) lehetővé teszi a hibák pontos azonosítását a hidraulikai rendszerben.
• Sokoldalú kommunikációs lehetőség: Digitális (főbb Bus protokollok és MQTT), illetve analóg (0(2)-10 VDC vagy 0(4)-20 mA).

Műszaki adatok:

• Gyártó: IMI
• Alkalmazási terület: Fűtési és hűtési rendszerekben.
• Funkciók:
  • Szabályozás (térfogatáram, teljesítmény, pozíció)
  • Előbeállítás (max./min. térfogatáram, max. teljesítmény, max./min. pozíció)
  • ΔT és visszatérő vízhőmérséklet korlátozás
  • Kiolvasás (térfogatáram, teljesítmény, előremenő/visszatérő hőmérséklet, ΔT, pozíció)
  • Üzemmód váltás funkció
  • Kézi működtetés (HyTune applikációval)
  • Üzemmód, állapot és pozíció visszajelzés
  • Szelepblokkolás elleni védelem
  • Szelepeltömődés érzékelés
  • Hiba esetén végállás
  • Diagnosztika
  • Naplózás
  • Késleltetett indítás

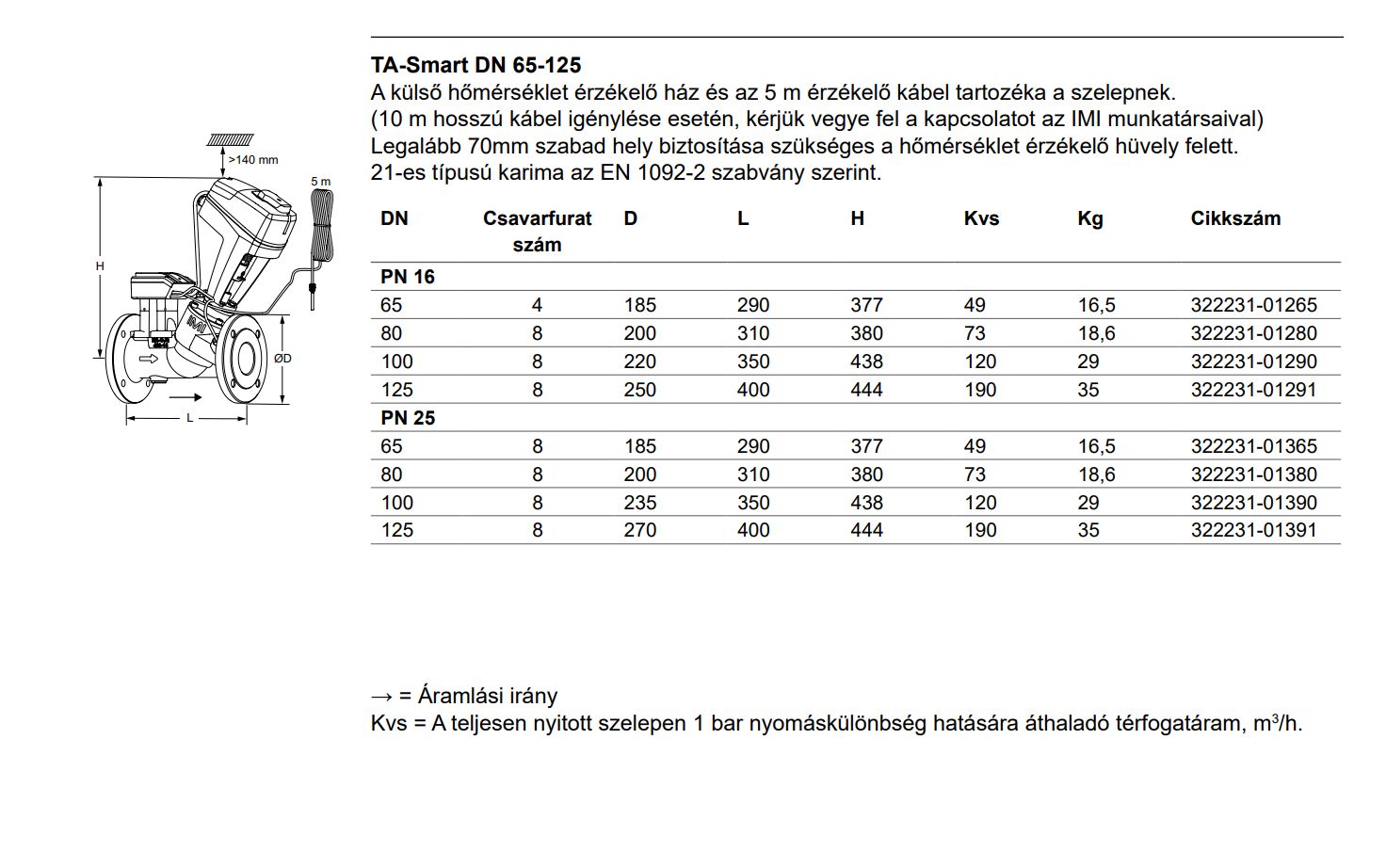

• Méretek:
  • Csatlakozás: DN 65
  • Csavarfurat szám: 4
  • ØD: 185 mm
  • L:  290 mm
  • H: 377 mm
  • Kvs: 49 m3/h
• Névleges nyomás:
  • DN 65-125: PN 16
• Nyomáskülönbség a szelepen (ΔpV): Max. nyomáskülönbség a szelepen:
  • (ΔpVmax): 400 kPa = 4 bar Zárási nyomáskülönbség:
    600 kPa = 6 bar
  • ΔpVmax = Megengedett maximális nyomásesés a szelepen az adott teljesítmények biztosításához.máskülönbség stabilizáláshoz ajánlott minimális nyomásesés.*) Δp betét: PPS.
•  Térfogatáram: Térfogatáram tartományok (qmin.beáll -qnévl) különböző szelepméretekhez:
  • DN 65: 5800 – 29000 l/h
  • Minimum szabályozható térfogatáram:
    • (qszab.min.) DN 15 0,33% qnévl, DN 20-125 0,5% qnévl.
    • qmin.beáll = Minimum beállítható térfogatáram.
    • qnévl = Névleges beállítható térfogatáram
• Mérési pontosság: Térfogatáram:
• Víz: 2-2,4% pontosság a qnévl 5%-100%- nál (MID-Class 2 EN1434 szerint). Víz+glikol: 3-4% pontosság a qnévl 5%-100%-nál (MID-Class 3 EN1434 szerint).
  (Lásd. “Térfogatáram pontosság”) Hőmérséklet különbség:
  • ±0,1 K @ ΔT = 6 K (hűtés)
  • ±0,15 K @ ΔT = 10 K (fűtés)
  • ±0,2 K @ ΔT = 20 K (fűtés)
• Szabályozási pontosság:
  • ±5% a qnévl 4% – 100%-ig.
  • ±10% a qnévl 0,5% – 4%-ig.
• Hőmérséklet:
  • Legmagasabb üzemi hőmérséklet: 110°C
  • Legalacsonyabb üzemi hőmérséklet: -10°C
  • Működési környezet: 0°C – +50°C (5-95% relatív párat., nem kondenzálódó)
  • Tárolási környezet: -20°C – +70°C (5-95% relatív párat., nem kondenzálódó)
• Közeg: Víz, semleges folyadékok, víz-glikol keverék (0-57%).
• Szivárgási osztály:
  • DN 65-125: Tömören záró, helyesáramlási irány esetén. (V. osztály az EN-60534-4 szerint)
• Szabályozási jelleggörbe: Beállítás: Fokozatmentesen az EQM 0,25 és a fordított EQM 0,25 között.
• Tápfeszültség: 24 VAC/VDC ±15%. Frekvencia 50/60 Hz ±3 Hz. Megjegyzés: A 24 VAC/VDC tápellátást csak az EN 61558-2-6 szabvány szerinti biztonsági leválasztó transzformátorral szabad alkalmazni.
• Teljesítményfelvétel:
  • DN 65-80:
    • Működés közben: < 5,8 W (24 VDC); < 10 VA (24 VAC)
    • Készenléti állapotban: < 1,9 W (24 VDC); < 3,3 VA (24 VAC)
• Bemenő jel:
  • BACnet/Modbus vagy analóg jel. Az analóg jel lehet feszültség VDC vagy áramerősség mA. A SmartBox-ban jumperrel beállítható;
    • 0(2)-10 VDC, Ri 47 kΩ.
    • 0,1-0,5 VDC között állítható.
    • 0,33 Hz-es aluláteresztő szűrő.
    • 0(4)-20 mA Ri 500 Ω.
  • Arányos:
    • 0-10, 10-0, 2-10 vagy 10-2 VDC.
    • 0-20, 20-0, 4-20 vagy 20-4 mA.
  • Osztott tartomány (arányos szabályozás esetén):
    • 0-5, 5-0, 5-10 vagy 10-5 VDC.
    • 0-4.5, 4.5-0, 5.5-10 vagy 10-5.5 VDC.
    • 2-6, 6-2, 6-10 vagy 10-6 VDC.
    • 0-10, 10-0, 10-20 vagy 20-10 mA.
    • 4-12, 12-4, 12-20 vagy 20-12 mA.
  • Kettős tartomány (kapcsolható), arányos:
    • 0-4.5 / 5.5-10 VDC.
    • 2-5.5 / 6.5-10 VDC.
    • 0-3.3 / 6.7-10 VDC.
    • 2-4.7 / 7.3-10 VDC.
    • 0-9 / 11-20 mA.
    • 4-11 / 13-20 mA.
  • Gyári beállítás: Arányos 0-10 VDC.
• Kimenő jel: BACnet/Modbus 0(2)-10 VDC, max. 8 mA, min. 1.25 kΩ.
• Vezeték nélküli kapcsolat: Bluetooth Low Energy (BLE) Thread protokoll.
• Hőmérséklet érzékelő kábel:
  • DN 65-125: 5 m halogén mentes
  • Kérésre 10m halogén mentes.
• Érintésvédelmi osztály:
  • IP54 (EN 60529 szabvány szerint)
• Érintésvédelmi osztály: (EN 61140 szerint) III (SELV)
• Anyagok:
  • DN 65-125:
    • Szeleptest: Gömbgrafitos öntvény EN-GJS-400-15
    • Szelepbetét: Gömbgrafitos öntvény EN-GJS-400-15 és sárgaréz
    • Szeleptányér: Rozsdamentes acél és EPDM O-gyűrű
    • Szelepülék: Rozsdamentes acél
    • Szelepszár: Rozsdamentes acél
    • Szelepszár tömítés: EPDM
    • Rugók: Rozsdamentes acél
    • O-gyűrűk: EPDM
  • SmartBox (DN 15-125):
    • Burkolat: PC/ABS, vörös.
    • Ház: PC/ABS, TPE.
  • Szelepmozgatók:
    • DN 65-125:
      • Burkolat: PBT, narancssárga RAL 2011, szürke RAL 7043.
      • Szerelőkeret: Alu EN44200
  • Kábelek: Halogén mentes
  • Az AMETAL® az IMI által gyártott, cinkkiválással szemben ellenálló, speciális ötvözet.
• Felületkezelés:
  • DN 65-125: Elektroforézises felületvédelem
• Csőcsatlakozások:
  • DN 65-125: Karimák az EN-1092-2, 21 típus szabvány szerint. Karima-karima távolság az EN 558, sorozat 1 szerint.
• Súly: 16,5 kg

Letölthető dokumentumok:

• Termék adatlap, TA-Smart szabályozó szelepek
• Szerelési utastás, TA-Smart szabályozó szelepek, DN65-125
