ESBE VTA572 3 járatú autom. kev.szelep 1″ 20-55 °C kvs 4,5

ESBE VTA572 3 járatú autom. kev.szelep 1″ 20-55 °C kvs 4,5

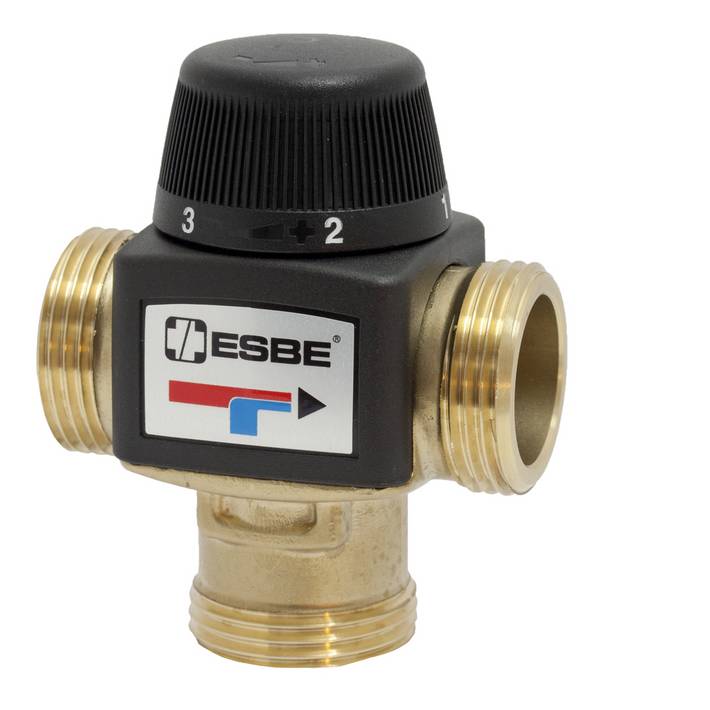

Az ESBE VTA572 egy kiváló minőségű, háromjáratú termosztatikus keverőszelep, amelyet elsősorban fűtési rendszerekben alkalmaznak a vízhőmérséklet precíz szabályozására. A svéd ESBE vállalat terméke, amely ismert megbízható és tartós épületgépészeti megoldásairól.

Főbb jellemzők:

• Típus: Háromjáratú keverőszelep
• Csatlakozás: Belső menetes, 1″ méretű
• Kvs érték: 4,5 m³/h, ami a szelep átfolyási tényezőjét jelzi
• Hőmérséklet tartomány: 20-55 °C

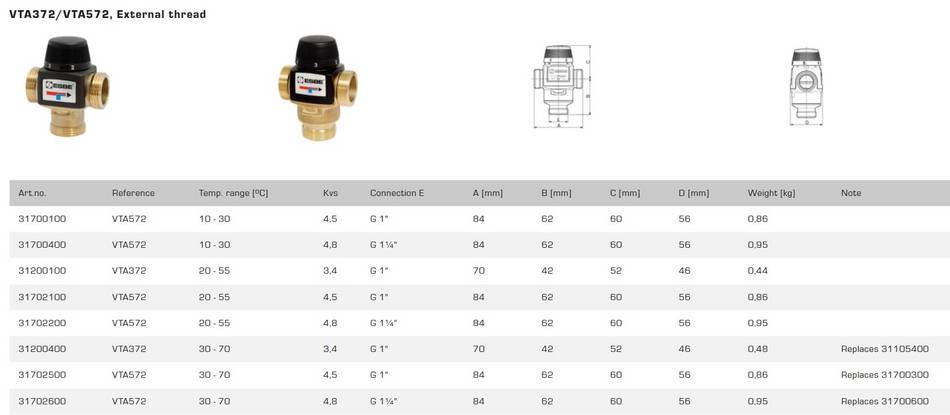

• Méretek:
  • A (test szélessége): 84 mm
  • B (teljes magasság): 62 mm
  • C (szelep test hossza): 60 mm
  • D (tengely hossza): 56 mm
• Súly: 0,86 kg

Főbb jellemzők:

• Forrázás elleni védelem: A szelep automatikusan szabályozza a kevert víz hőmérsékletét, megakadályozva a túlmelegedést és biztosítva a felhasználók biztonságát.
• Széleskörű alkalmazhatóság: Alkalmas padlófűtési rendszerekben, ahol a forrázás elleni védelem és a fűtési csövek, valamint a padló védelme kiemelten fontos.
• Nagy áteresztőképesség: A 3,4 m³/h Kvs érték biztosítja a megfelelő vízáramlást a rendszerben, növelve a fűtési hatékonyságot.
• Kiváló anyagminőség: A sárgaréz ház hosszú élettartamot és korrózióállóságot garantál.

Alkalmazási területek:

• Padlófűtési rendszerek: A szelep ideális a padlófűtési rendszerekben, ahol a forrázás elleni védelem és a rendszer elemeinek védelme kiemelten fontos.
• Használati melegvíz rendszerek: Előkeverő szerelvényként alkalmazható olyan rendszerekben, ahol nagy áteresztőképesség szükséges, de ebben az esetben további hőmérsékletszabályozó szerelvény beépítése kötelező közvetlenül a felhasználás helyén.

Műszaki adatok:

• Nyomásosztály: PN 10
• Üzemi nyomás: 1 Mpa
• nyomáskülönbség, keverés: VTA570 : 0,3 MPa; VTA370 : 0,1 MPa
• Hőmérsékleti stabilitás: Hőmérséklettartomány 10-30 °C: ±2 °C, Változatlan hideg/visszatérő víznyomáson érvényes, a minimális áramlási sebesség 9 l/perc. Minimális hőmérséklet eltérés a belépő hideg víz és kevert kimenő víz között 3 °C, az ajánlott maximális hőmérséklet eltérés a visszatérő víz és a kevert kimenő víz között: 10°C. Hőmérséklettartomány 20-55 °C, 30-70 °C: ±3 °C, Változatlan meleg/visszatérő víznyomáson érvényes, a minimális áramlási sebesség 9 l/perc. Minimális hőmérséklet eltérés a belépő meleg víz és kevert kimenő víz között 10 °C, az ajánlott maximális hőmérséklet eltérés a visszatérő víz és a kevert kimenő víz között: 10°C.
• Kapcsolatok: Külső menet (G), ISO 228/1
• Közeghőmérséklet, Hőmérséklettartomány 10-30 °C max.: +65 °C
• Közeghőmérséklet, Hőmérséklet tartomány 20-55 °C, 30-70 °C folyamatosan max.: +95 °C
• Közeg hőmérséklete, Hőmérséklet tartomány 20-55 °C, ideiglenesen 30-70 °C max.: +100 °C
• Közeghőmérséklet, min.: 0 °C
• Anyag, szelepház és más, folyadékkal érintkező fém alkatrészek: Cinkelbomlásnak ellenálló sárgaréz, DZR

Letölthető dokumentumok:

• Adatlap, VTA370 VTA570
• Beszerelési útmutató, VTA370 VTA570
