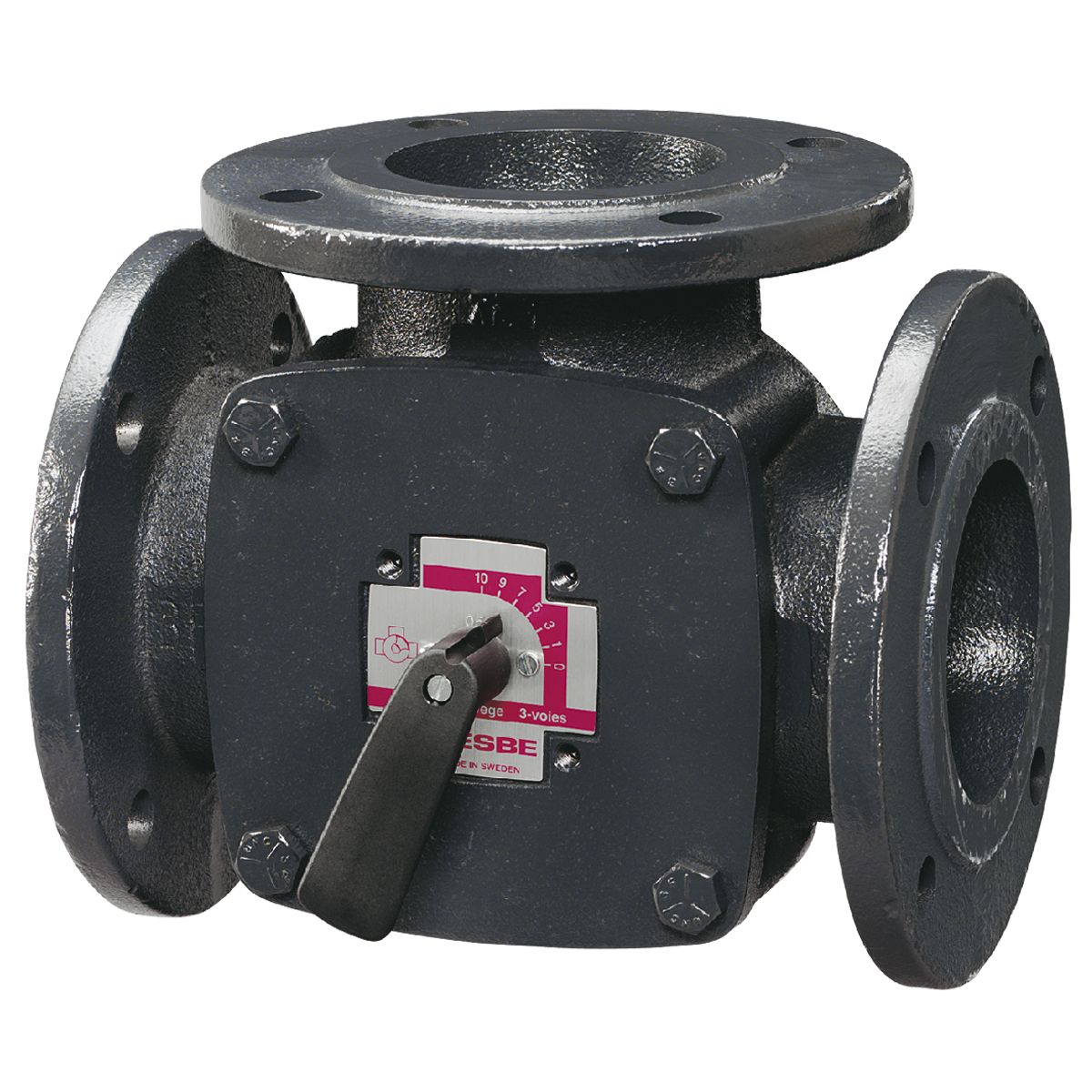

ESBE 3F-40 karimás keverőszelep PN 6 kvs=44, DN40

ESBE 3F-40 karimás keverőszelep PN 6 kvs=44, DN40

AZ ESBE 3F sorozat 3-utas szelepeket tartalmaz PN6 karimás csatlakozással, amelyek alkalmasak keverésre vagy váltásra 6 bar-ig. A szelepek nagy teljesítményű öntöttvasból készülnek, amely lehetővé teszi a fűtő- és hűtőberendezésekben való felhasználást. A 3F sorozat DN20-150 változatban kapható, és PN6 karimával rendelkezik, amely megfelel a PN6 karima csőméreteinek. A szelep tökéletesen kombinálható az ESBE motorokkal és vezérlőkkel.

• Kiváló szabályozás a legjobb keverési vagy váltási teljesítményhez akár 6 bar (PN6) nyomásig.
• Széles méretválaszték akár DN150-ig.
• Hosszú élettartam és tartósság.
• Tökéletes illeszkedés a szelep és az ESBE motorok között.

Műszaki adatok:

• DN: 40
• Kvs: 44

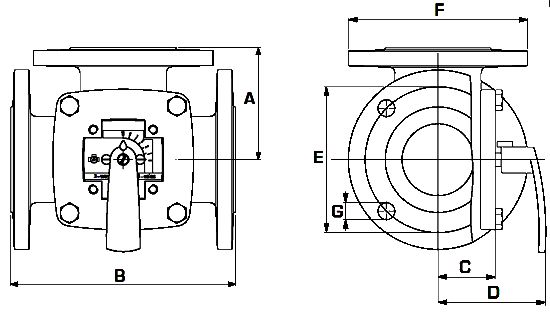

• A: 88 mm
• B: 175 mm
• C: 40 mm
• D: 82 mm
• E: 100 mm
• F: 130 mm
• G: Ø15 (4x)
• Súly: 6,8 kg
• Nyomásosztály: PN6
• Áteresztési tényező %-ban: Keverés: max. 1,5; Váltás: max. 1,0
• Max. nyomásesés: 50 kPa
• Átfolyás Kv/Kv min: 100
• Kapcsolatok: Karima, EN 1092-2
• Közeg, fűtéshez használt víz: a VDI2035 szerint
• Közeg, víz/glikol keverék: max. 50 %
• Közeg, víz/etanol keverék: max. 28 %
• Közeghőmérséklet, max.: +110 °C
• Közeghőmérséklet, min.: -10 °C
• Anyag, szeleptest: Öntöttvas, EN-JL 1030
• Anyag, DN 20-25 csúszka: Sárgaréz, CW 614N
• Anyag, DN 32-150 csúszka: Sárgaréz CW 614N és rozsdamentes acél
• Anyag, persely DN 20-25: Műanyag
• Anyag, persely DN 32-150: DZR sárgaréz, CW 602N
• Anyaga, DN 20-25 fedőlemez: Cink
• Anyaga, DN 32-150 fedőlemez: Öntöttvas
• Anyag, O-gyűrűk: EPDM

Letölthető dokumentumok:

• Kiválasztási útmutató, ESBE keverőszelepek, motorok
• Beszerelési útmutató, ESBE 3F
• Adatlap, ESBE 3F
• Megfelelőségi nyilatkozat, ESBE 3F
