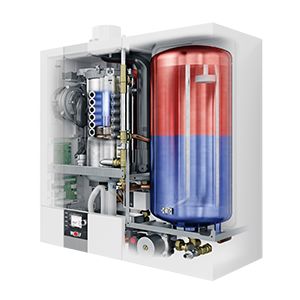

WOLF CGW-2-24/140 kondenzációs tárolós fali hőközpont 24 kW, AM modullal

A CGW-2 sorozat készülékei rozsdamentes acél használati melegvíz hőcserélővel rendelkező, gázüzemű kondenzációs falikazánból és egy rozsdamentes acél rétegtárolóból álló fali hőközpontok, moduláris felépítéssel. Optimális választás lehet, ha nincs hely egy állótároló elhelyezésére, illetve, ha egy kombi falikazán által szolgáltatott melegvíz igény nem elegendő. Az AM alapszabályozás bővíthető WRS-2 elemekkel, pl. BM-2 szabályozóval, amellyel időprogramokat lehet beállítani fűtés és használati melegvíz készítésre, illetve egy készülékbe integrált Link Home interfésszel (meglévő LAN/WLAN internet kapcsolattal) telefonról, vagy számítógépről is lehet állítani a különböző időprogramokon és paramétereken. Karbantartása, a tűztér tisztítása, a kiforgatható hőcserélőnek köszönhetően a fűtővíz leeresztése nélkül elvégezhető.

A WOLF CGW-2-24/140 kondenzációs tárolós fali hőközpont műszaki adatai:

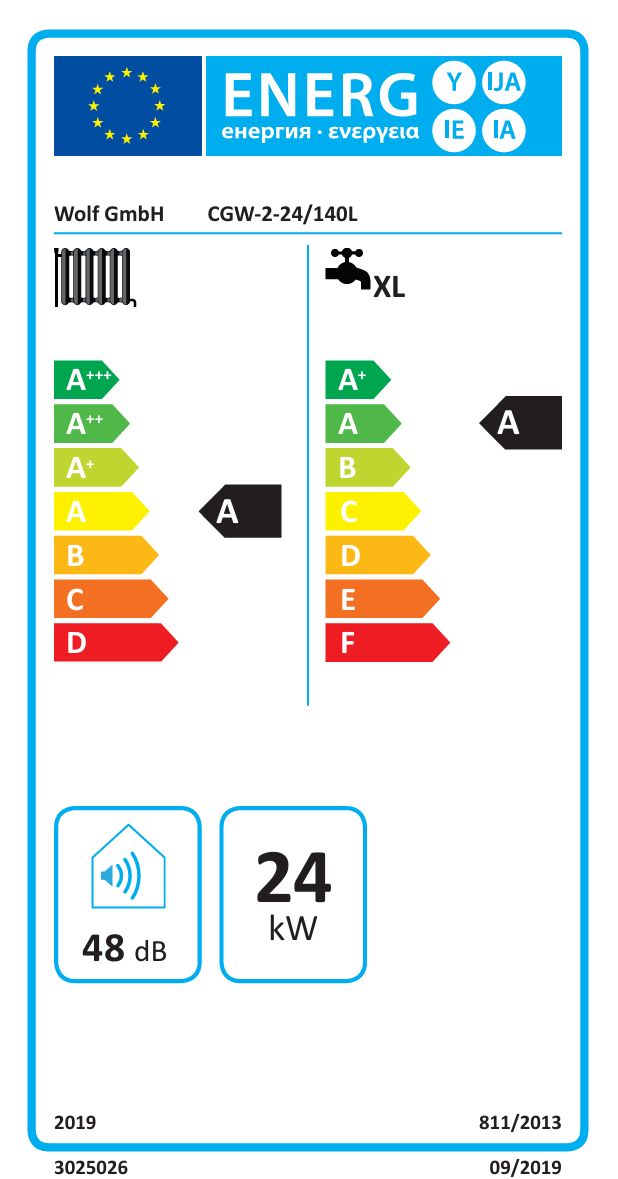

• Energiahatékonysági osztály fűtés: A
• Energiahatékonysági osztály HMV készítés: A
• Névleges hőteljesítmény 80/60 °C: 23,8/27,1 kW
• Névleges hőteljesítmény 50/30 °C: 25,8 kW
• Névleges hőterhelés: 24,6/28,0 kW
• A legkisebb hőteljesítmény (modulációs) 80/60 °C: 4,8/6,8 kW
• A legkisebb hőteljesítmény (modulációs) 50/30 °C: 5,6/7,4 kW
• A legkisebb hőterhelés (modulációs): 4,9/6,9 kW
• Fűtési előremenő csatlakozás: ¾“ (NÁ20)
• Fűtési visszatérő csatlakozás: ¾“ (NÁ20)
• HMV csatlakozás: ½“
• Hidegvíz csatlakozás: ¾“
• Gázcsatlakozás: ½“
• Levegő-/füstgázcső csatlakozás: 60/100 mm
• Méretek (Magxmélyxszél): 790 mm x 378 mm x 800 mm
• A levegő-/füstgáz elvezetés típusa: B23P , B33P , C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
• Gázkategória: II2H3B/P
• Gázfogyasztás:
  • Földgáz (Hi=9,5 kWh/m³=34,2 MJ/m³): 2,52/2,95 m³/h
  • Városi gáz (Hi=8,6 kWh/m³=31,0 MJ/m³): 2,79/3,25 m³/h
  • Folyékony gáz (Hi=12,8 kWh/m³=46,1 MJ/m³): 1,87/2,19 kg/h
• Csatlakozási gáznyomás földgáz (engedélyezett min.–max.): 20 (17 – 25) mbar
• Csatlakozási gáznyomás folyékony gáz (engedélyezett min.–max.): 30 (25 – 35) mbar
• Szabványos hasznosítási fok, 40/30 °C (Hi/Hs): 110/99 %
• Szabványos hasznosítási fok, 75/60 °C (Hi/Hs): 107/96 %
• Hatásfok névleges terhelésen, 80/60 °C (Hi/Hs): 98/88 %
• Hatásfok 30% résztelj. és Tvissza =30 °C mellett (Hi/Hs): 108/97 %
• Előremenő hőmérséklet gyári beállítása: 75 °C
• előremenő hőmérséklet kb.: 90 °C
• fűtési rendszer túlnyomás: 3,0 bar
• A fűtőkörre jutó max. szivattyú nyomás: en.tak.sziv. (EEI <0,23):
  • 600 l/h (14 kW ∆t=20 K mellett): 550 mbar
  • 860 l/h (20 kW ∆t=20 K mellett): 430 mbar
  • 1030 l/h (24 kW ∆t=20 K mellett): 280 mbar
• megengedett túlnyomás, HMV: 10 bar
• HMV hőmérséklet-tartomány: 15 – 65 °C
• A fűtővíz-hőcserélő víztartalma: 1,3 liter
• A rétegtároló névl. űrtartalma/egyenértékű névl. Űrtartalom: 44 / 140 liter
• Fajlagos vízmennyiség, „D“, ∆t=30 K mellett: 20 l/perc
• Tartós HMV teljesítmény: 684 (27,8) l/h (kW)
• Teljesítménymutató: 1,5 N_L
• Kimenő HMV teljesítmény: 171 l/10 perc
• Készenléti hőráfordítás DIN EN12897 alapján: 0,8 kWh/24 h
• Korrózióvédelem HMV hőcserélő/tároló: rozsdamentes
• A tágulási tartály űrtartalma: 10 liter
• A tágulási tartály előnyomása: 0,75-0,95,bar
• Füstgázhőmérséklet, 80/60–50/30, Qmax-nál: 76 – 50 °C
• Füstgázhőmérséklet, 80/60–50/30, Qmin-nél: 33 – 27 °C
• Füstgáz tömegáram Qmax-nál: 10,9/13,0 g/s
• Füstgáz tömegáram Qmin-nél: 2,3 g/s
• A ventilátor rendszerre jutó nyomása Qmax-nál: 180 Pa
• A ventilátor rendszerre jutó nyomása Qmin-nél: 17 Pa
• Füstgázcsoport: G52
• NOx-osztály: 5
• Kondenzvízmennyiség 50/30 °C-nál: 2,4 l/h
• A kondenzátum pH-értéke: 4,0
• Elektromos teljesítményfelvétel standby-ban: 3 W
• elektromos teljesítményfelvétel: 17 – 62/135 W
• Védettség: IPX4D
• Elektromos csatlakozás/biztosíték: 230V / 50Hz / 16A/B
• Össztömeg: 54 kg

Főbb jellemzők és előnyök:

• Zárt égésterű, kondenzációs gázkészülékek, helyiség levegőt nem használó és helyiséglevegőt
• használó üzemhez
• Integrált HMV készítés magas hatásfokkal
• A gázüzemű kondenzációs hőközpont elektromosan és hidraulikusan készre szerelt
• A telepítéshez könnyen és gyorsan két részre – egy 35 kg-os és egy 19 kg-os – modulra választható szét
• Magas hasznosítási fok: 110%-ig (égéshő)/99%-ig (fűtőérték), a lehető legjobb energiahasznosításért
• Előkeveréses égő földgázra és cseppfolyós gázra, fokozatmentes, modulációs teljesítményszabályozás, 1,8 kW-tól
• Beépített tágulási tartállyal, energiatakarékos, modulációs keringetőszivattyúval (EEI < 0,20) és 3 utas váltószeleppel
• Karbantartáshoz a fűtési hőcserélő nyomás alatt, a fűtővíz leengedése nélkül kifordítható
• Automatikus CO2-beállítás az égési levegő szabályozásával, amely rendkívül alacsony károsanyag kibocsátást eredményez (gázadaptációs, önkalibráló égésszabályozás, automatikus gázminőség változás követése)
• Optimális égéshő hasznosítás hőfoklépcső-szabályozással, túláram biztosító szelep és visszatérő hőmérséklet emelés nélkül
• A más gázfajtára való átállást a készülék maga végzi, átállító készlet és a szabályozás átállítása nélkül
• Wolf „ALUPro“ bevonatolású fűtési hőcserélő
• Intelligens távszabályozás beépített WOLF Link Home interfésszel
• A WRS-2 szabályozási rendszer okostelefonon vagy számítógépen keresztül is állítható
• Hibrid rendszerkialakítás is lehetséges WOLF hőszivattyúval
• Könnyű füstgázmérés a készülék felnyitása nélkül
• Gyors szerelés, egyszerű kezelés és karbantartás minden alkatrész kényelmes hozzáférhetőségével
