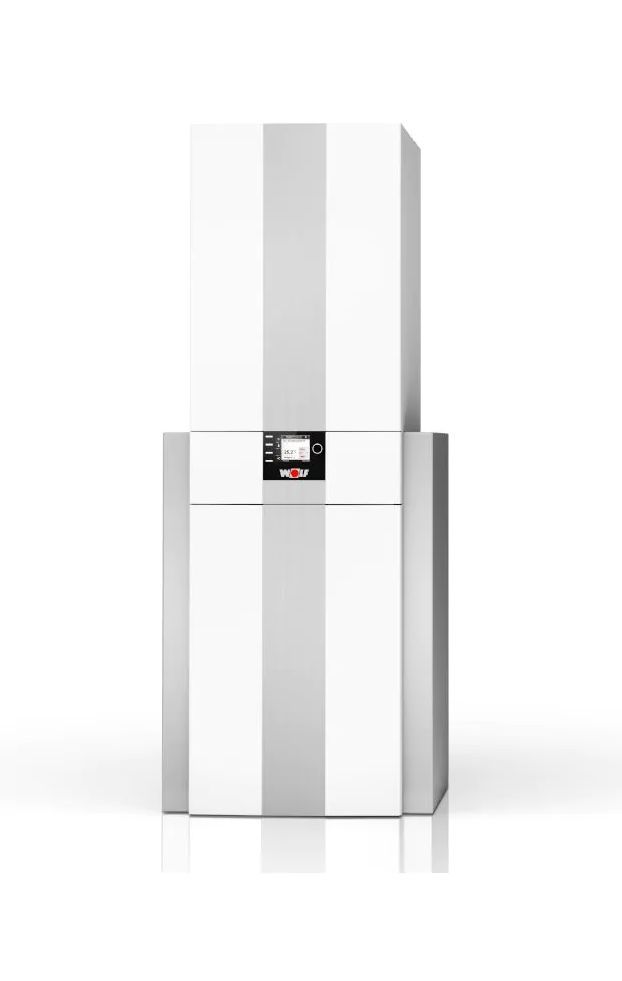

WOLF CGS-2-24/200L kondenzáció tárolós álló hőközpont 24 kW

A CGS-2 sorozatnál olyan kompakt kialakításról beszélünk, amikor a HMV tároló a kondenzációs falikazán alatt, vele egybeépítve található. Optimális választás lehet, ha szűkös a hely egy külön tároló elhelyezésére. CGS sorozaton belül kétféle megoldást különböztethetünk meg a HMV készítés szempontjából. Az L-es típusok rétegtárolóval rendelkeznek és a HMV egy tárolón kívüli külső hőcserélőben készül. Az R-es típusokban egy csőkígyós HMV tároló található.

Így a teljesítmények és tároló méretek függvények a következő típusok kaphatók:

• CGS-2-14/120L, -20/160L, -24/200L
• CGS-2-14/150R, -20/150R, -24/150R

Az AM alapszabályozás bővíthető WRS-2 elemekkel, pl. BM-2 szabályozóval, amellyel időprogramokat lehet beállítani fűtés és használati melegvíz készítésre, illetve egy készülékbe integrált Link Home interfésszel (meglévő LAN/WLAN internet kapcsolattal) telefonról, vagy számítógépről is lehet állítani a különböző időprogramokon és paramétereken. Karbantartása, a tűztér tisztítása, a kiforgatható hőcserélőnek köszönhetően a fűtővíz leeresztése nélkül elvégezhető.

A WOLF CGS-2-24/200L kondenzáció tárolós álló hőközpont műszaki adatai:

• Energiahatékonysági osztály fűtés: A
• Energiahatékonysági osztály HMV készítés: A
• Névleges hőteljesítmény 80/60 °C: 23,8/27,1 kW
• Névleges hőteljesítmény 50/30 °C: 25,8 kW
• Névleges hőterhelés: 24,6/28,0 kW
• A legkisebb hőteljesítmény (modulációs) 80/60 °C: 4,8/6,8 kW
• A legkisebb hőteljesítmény (modulációs) 50/30 °C: 5,6/7,4 kW
• A legkisebb hőterhelés (modulációs): 4,9/6,9 kW
• Fűtési előremenő csatlakozás: ¾“ (NÁ20)
• Fűtési visszatérő csatlakozás: ¾“ (NÁ20)
• HMV csatlakozás: ½“
• Hidegvíz csatlakozás: ¾“
• Gázcsatlakozás: ½“
• Levegő-/füstgázcső csatlakozás: 60/100 mm
• Méretek (Magxmélyxszél): 1462 mm x 378 mm x 600 mm
• A levegő-/füstgáz elvezetés típusa: B23P , B33P , C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
• Gázkategória: II2H3B/P
• Gázfogyasztás:
  • Földgáz (Hi=9,5 kWh/m³=34,2 MJ/m³): 2,52/2,95 m³/h
  • Városi gáz (Hi=8,6 kWh/m³=31,0 MJ/m³): 2,79/3,25 m³/h
  • Folyékony gáz (Hi=12,8 kWh/m³=46,1 MJ/m³): 1,87/2,19 kg/h
• Csatlakozási gáznyomás földgáz (engedélyezett min.–max.): 20 (17 – 25) mbar
• Csatlakozási gáznyomás folyékony gáz (engedélyezett min.–max.): 30 (25 – 35) mbar
• Szabványos hasznosítási fok, 40/30 °C (Hi/Hs): 110/99 %
• Szabványos hasznosítási fok, 75/60 °C (Hi/Hs): 107/96 %
• Hatásfok névleges terhelésen, 80/60 °C (Hi/Hs): 98/88 %
• Hatásfok 30% résztelj. és Tvissza =30 °C mellett (Hi/Hs): 108/97 %
• Előremenő hőmérséklet gyári beállítása: 75 °C
• előremenő hőmérséklet kb.: 90 °C
• fűtési rendszer túlnyomás: 3,0 bar
• A fűtőkörre jutó max. szivattyú nyomás: en.tak.sziv. (EEI <0,23):
  • 600 l/h (14 kW ∆t=20 K mellett): 550 mbar
  • 860 l/h (20 kW ∆t=20 K mellett): 430 mbar
  • 1030 l/h (24 kW ∆t=20 K mellett): 280 mbar
• megengedett túlnyomás, HMV: 10 bar
• HMV hőmérséklet-tartomány: 15 – 65 °C
• A fűtővíz-hőcserélő víztartalma: 1,3 liter
• A rétegtároló névl. űrtartalma/egyenértékű névl. Űrtartalom: 90 / 200 liter
• Fajlagos vízmennyiség, „D“, ∆t=30 K mellett: 25 l/perc
• Tartós HMV teljesítmény: 684 (27,8) l/h (kW)
• Teljesítménymutató: 25 N_L
• Kimenő HMV teljesítmény: 215 l/10 perc
• Készenléti hőráfordítás DIN EN12897 alapján: 1,0 kWh/24 h
• Korrózióvédelem HMV hőcserélő/tároló: rozsdamentes/kétrétegű zománcozás DIN 4753 szerint
• A tágulási tartály űrtartalma: 10 liter
• A tágulási tartály előnyomása: 0,75-0,95,bar
• Füstgázhőmérséklet, 80/60–50/30, Qmax-nál: 76 – 50 °C
• Füstgázhőmérséklet, 80/60–50/30, Qmin-nél: 33 – 27 °C
• Füstgáz tömegáram Qmax-nál: 10,9/13,0 g/s
• Füstgáz tömegáram Qmin-nél: 2,3 g/s
• A ventilátor rendszerre jutó nyomása Qmax-nál: 180 Pa
• A ventilátor rendszerre jutó nyomása Qmin-nél: 17 Pa
• Füstgázcsoport: G52
• NOx-osztály: 5
• Kondenzvízmennyiség 50/30 °C-nál: 2,4 l/h
• A kondenzátum pH-értéke: 4,0
• Elektromos teljesítményfelvétel standby-ban: 3 W
• elektromos teljesítményfelvétel: 17 – 62/88 W
• Védettség: IPX4D
• Elektromos csatlakozás/biztosíték: 230V / 50Hz / 16A/B
• Össztömeg: 35 kg

Főbb jellemzők és előnyök:

• Zárt égésterű, kondenzációs gázkészülékek, helyiség levegőt nem használó és helyiséglevegőt
• használó üzemhez
• Kompakt építésű, kondenzációs készülék HMV rétegtárolóval az „L” jelölésű készülékeknél, illetve csőkígyós HMV tárolóval az „R” -rel jelölt hőközpontoknál.. A telepítéshez könnyen és gyorsan két – egy 35 kg-os és egy 49 kg-os – modulra választható szét
• Magas hasznosítási fok: 110%-ig (égéshő)/99%-ig (fűtőérték), a lehető legjobb energiahasznosításért
• Előkeveréses égő földgázra és cseppfolyós gázra, fokozatmentes, modulációs teljesítményszabályozás, 1,8 kW-tól
• Beépített tágulási tartállyal, energiatakarékos, modulációs keringetőszivattyúval (EEI < 0,20) és 3 utas váltószeleppel
• Karbantartáshoz a fűtési hőcserélő nyomás alatt, a fűtővíz leengedése nélkül kifordítható
• Automatikus CO2-beállítás az égési levegő szabályozásával, amely rendkívül alacsony károsanyag kibocsátást eredményez (gázadaptációs, önkalibráló égésszabályozás, automatikus gázminőség változás követése)
• Optimális égéshő hasznosítás hőfoklépcső-szabályozással, túláram biztosító szelep és visszatérő hőmérséklet emelés nélkül
• A más gázfajtára való átállást a készülék maga végzi, átállító készlet és a szabályozás átállítása nélkül
• Wolf „ALUPro“ bevonatolású fűtési hőcserélő
• Intelligens távszabályozás beépített WOLF Link Home interfésszel
• A WRS-2 szabályozási rendszer okostelefonon vagy számítógépen keresztül is állítható
• Hibrid rendszerkialakítás is lehetséges WOLF hőszivattyúval
• Könnyű füstgázmérés a készülék felnyitása nélkül
• Gyors szerelés, egyszerű kezelés és karbantartás minden alkatrész kényelmes hozzáférhetőségével

Letölthető dokumentumok:

• Műszaki prospektus, WOLF CGS-2-24/200L kondenzációs tárolós álló hőközpont 24 kW
• Szerelési útmutató, WOLF CGS-2-24/200L kondenzációs tárolós álló hőközpont 24 kW
• Energiacímke, WOLF CGS-2-24/200L kondenzációs tárolós álló hőközpont 24 kW
• CE tanúsítvány, WOLF CGS-2-24/200L kondenzációs tárolós álló hőközpont 24 kW
