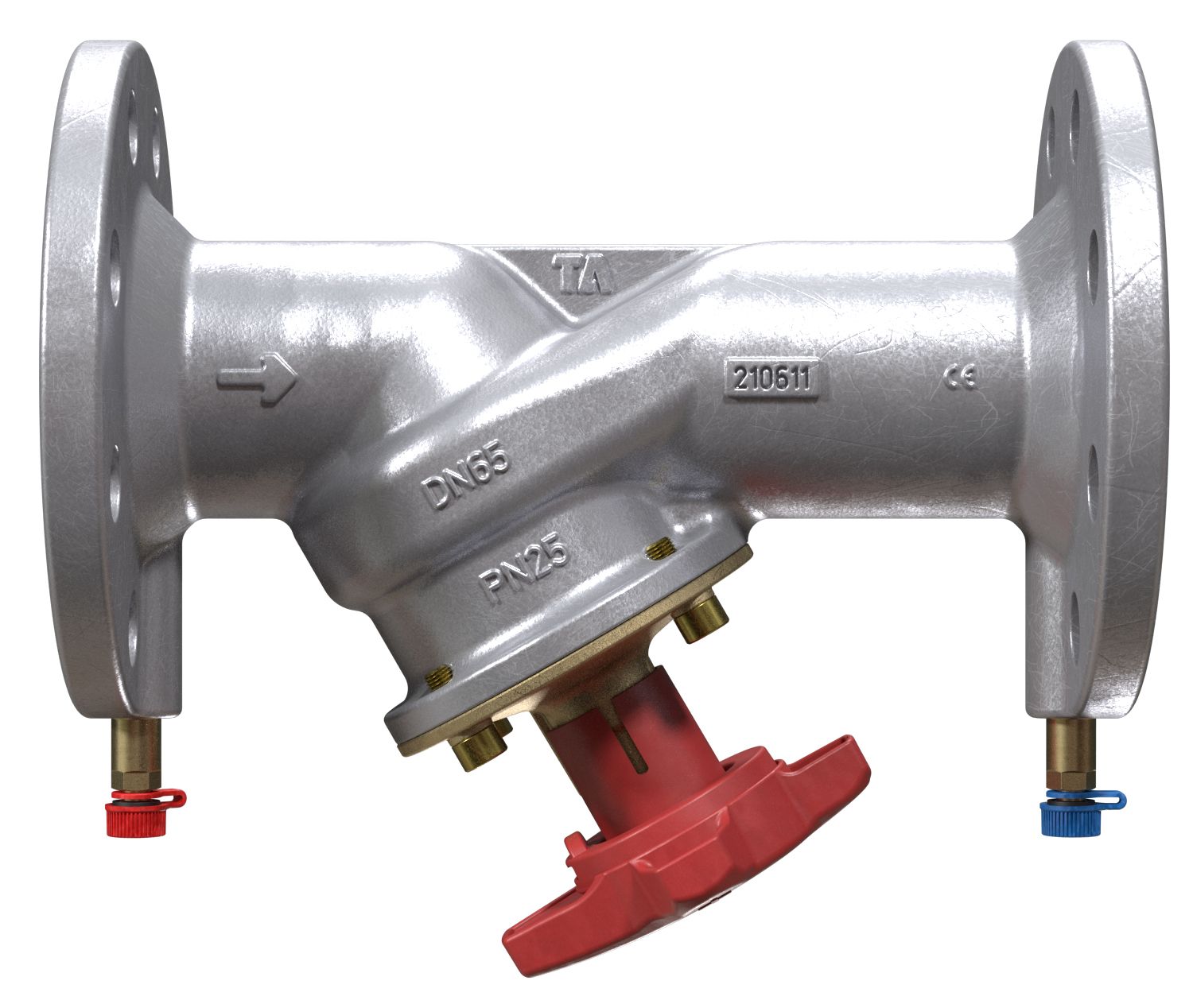

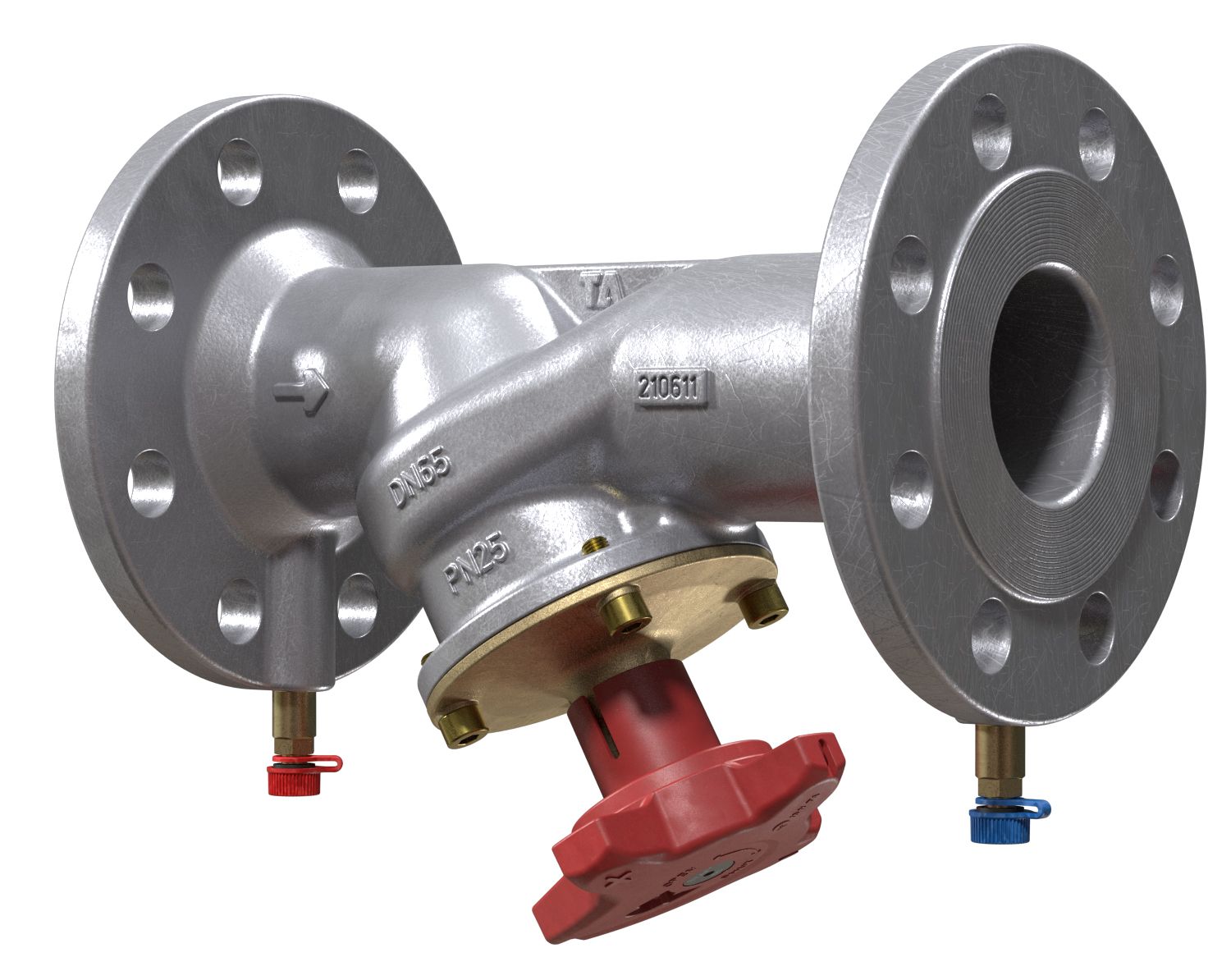

TA STAF-SG karimás beszabályzó szelep DN 40, PN25, 120 °C

TA STAF-SG karimás beszabályzó szelep DN 40, PN25, 120 °C

A karimás, szürkeöntvény (STAF) és gömbgrafitos öntvény (STAF-SG) beszabályozó szelepek pontos hidraulikai működést tesznek lehetővé rendkívül széles alkalmazási tartományban. A STAF/ STAF-SG elsősorban fűtési és hűtési rendszerek szekunder oldalán alkalmazhatóak.

Kiemelt tulajdonságok:

• Kézikerék: A digitális leolvasásnak köszönhetően a kézikerék pontos és könnyű beszabályozást tesz lehetővé. A DN 65-150 méretben a szelep állása a kézikerékről minden irányból leolvasható.
• Pontos és precíz: Nagy mérési pontosságot biztosít.
• Öntömítő mérőcsatlakozók: Az egyszerű és pontos beszabályozáshoz.
• Elzárási funkció: A könnyű karbantartásért.

Műszaki adatok:

• Gyártó: IMI
• Alkalmazási terület: Fűtési és hűtési rendszerekben.
• Funkciók: Beszabályozás, előbeállítás, mérés, elzárás (DN 100-400 méretek között a szelepkúp nyomáskiegyenlített.)

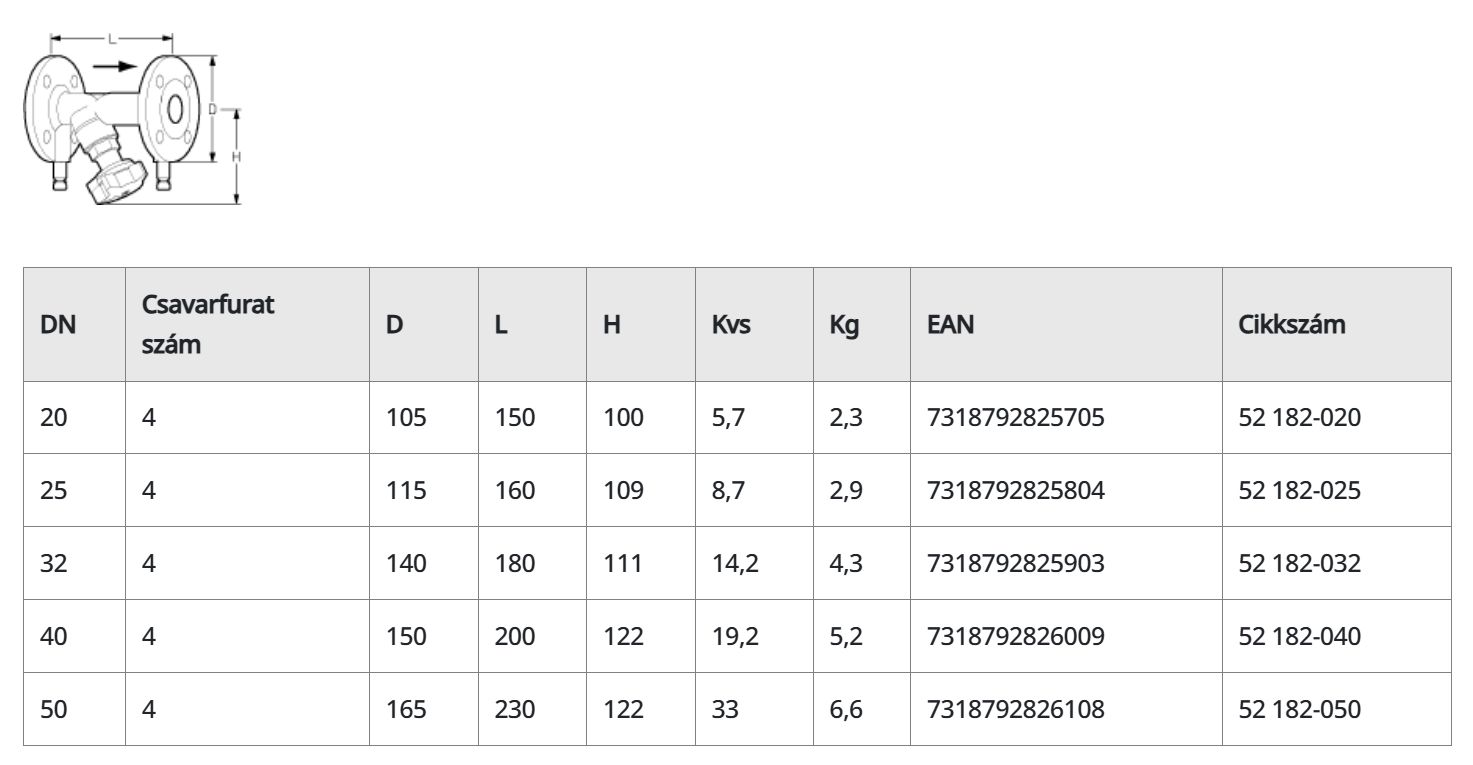

• Méretek:
  • Csatlakozás: DN 40
  • Csavarfurat szám: 4
  • Karima átmérő: 150 mm
  • Hosszúság: 200 mm
  • Magasság: 122 mm
• Kvs: 19,2 m3/h
• Névleges nyomás: PN 25
• Hőmérsékletek:
  • Legmagasabb üzemi hőmérséklet: 120°C
  • Legalacsonyabb üzemi hőmérséklet: -10°C.
• Közeg: Víz, semleges folyadékok, víz-glikol keverék (0-57%)
• Anyagok:
  • Szeleptest:
    • STAF: Szürkeöntvény EN-GJL-250 (GG 25).
    • STAF-SG: Gömbgrafitos öntvény EN-GJS-400-15.
  • DN 20-150: Szelepfelsőrész, fojtókúp és orsó AMETAL® ötvözet.
  • DN 200-300: Szelepfelsőrész és fojtókúp gömbgrafitos öntvény EN-GJS-400-15, orsó AMETAL® ötvözet.
  • DN 350-400: Szelepfelsőrész gömbgrafitos öntvény
  • EN-GJS-400-15, fojtókúp gömbgrafitos öntvény EN-GJS-400-15 és bronz CuSn5Zn5Pb5 (EN 1982), orsó AMETAL® ötvözet.
  • Fojtókúp DN 100-400: PTFE bevonatos.
  • Tömítések: EPDM.
  • Csúszóhüvely: PTFE.
  • Felsőrész csavarok: Felületkezelt acél.
  • Mérőcsatlakozók: AMETAL® és EPDM.
  • Kézikerék: DN 20-50 poliamid és TPE, DN 65-150 poliamid, DN 200-400 alumínium.
• Felületkezelés:
  • DN 20-200: epoxi lakk.
  • DN 250-400: kétkomponensű zománcfesték.
• Karimák: ISO 7005-2, EN 1092-2.
• Súly: 5,2 kg

Letölthető dokumentumok:

• Termék adatlap, STAF, STAF-SG Beszabályozó szelepek, DN 20-400, PN 16, PN25
• Szerelési utasítás, STAF, STAF-SG Beszabályozó szelepek, DN 20-400, PN 16, PN25
• Szerelési utasítás orsóhosszabbítóval, STAF, STAF-SG Beszabályozó szelepek, DN 20-400, PN 16, PN25
• Telepítési utasítás, STAF, STAF-SG Beszabályozó szelepek, DN 20-400, PN 16, PN25
