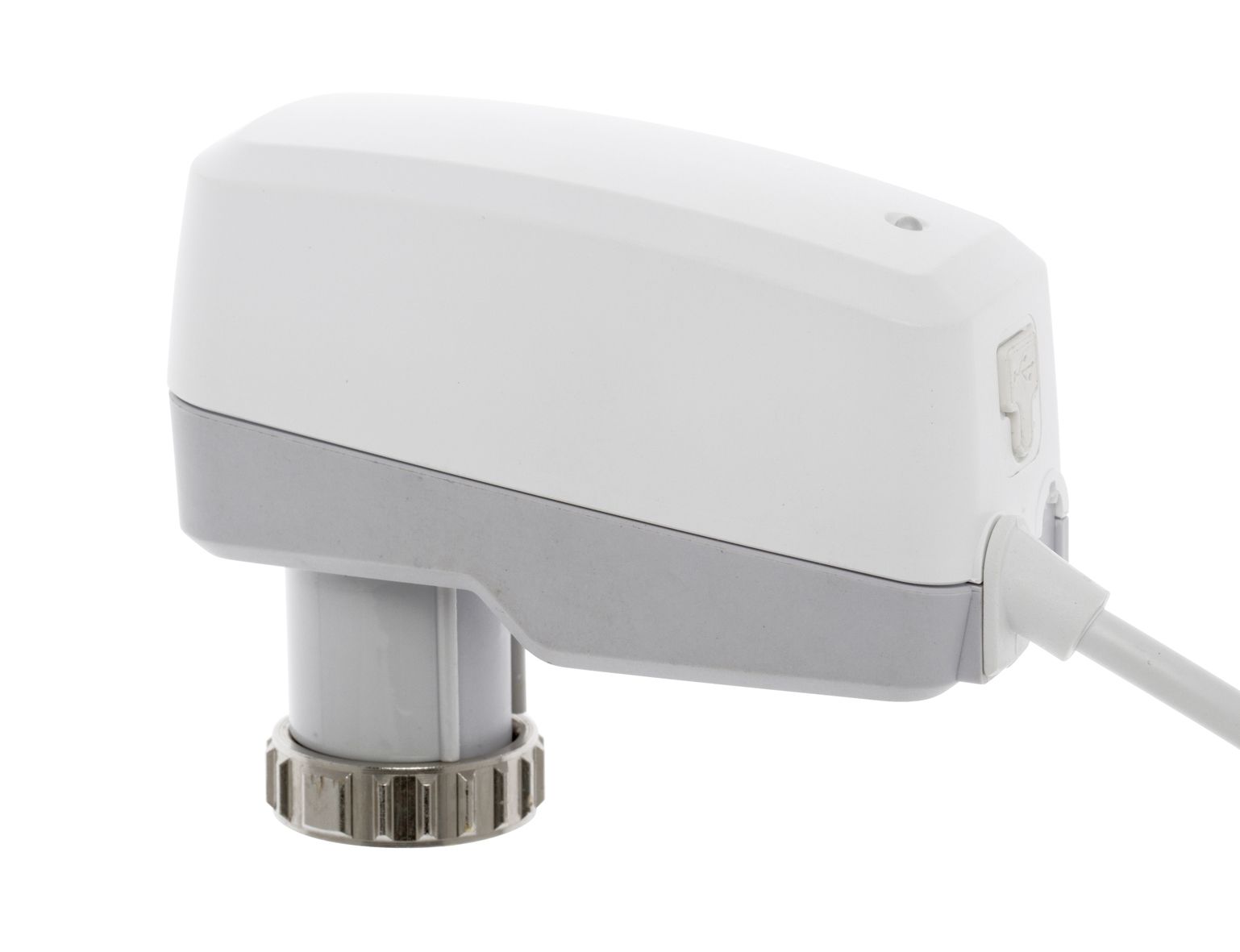

TA-SLIDER 500 I/O 24 VAC/VDC 2 m kábel

TA-SLIDER 500 I/O 24 VAC/VDC 2 m kábel

Digitálisan konfigurálható szelepmozgatók digitális kimenettel vagy anélkül. A beállítási lehetőségek széles skálája nagyfokú rugalmasságot biztosít a paraméterek helyszíni beállításához. A teljes körűen programozható bináris bemenet, relé és a szelep maximális lökethosszának állíthatósága új távlatokat nyit a fejlett hidraulikai szabályozás és beszabályozás terén.

Kiemelt tulajdonságok:

• Kényelmes, megbízható beállítás: Teljes körű testre szabhatóság Bluetoothos okostelefonnal TA-Dongleon keresztül.
• Teljes konfigurálhatóság: A bemeneti és kimeneti jelek, a bináris bemenet, a relé, a különböző karakterisztikák és sok egyéb más paraméter több mint 200 beállítási opcióval konfigurálható.
• Könnyű diagnosztika: Rögzíti a legutolsó 10 hibát a rendszerhibák gyors azonosításához.
• A beállítások gyors másolása: A beállított konfiguráció gyorsan másolható az azonos TA-Slider szelepmozgatók között a TA-Dongle segítségével.

Műszaki adatok:

• Gyártó: IMI
• Funkciók: arányos szabályozás, kézi működtetés (TA-Dongle), löketérzékelés, önbeálló záróerő, üzemmód, állapot és pozíció visszajelzés, végállás beállítás, minimális lökethossz beállítása, szelepblokkolás elleni védelem, szelepeltömődés érzékelés, hiba esetén végállás, diagnosztika/naplózás, késleltetett indítás.
• I/O változat:
  • + 1 bináris bemenet, max. 100 Ω, max. 10 méter hosszú kábel vagy árnyékolás.
  • + Kimeneti jel VDC-ben
• Tápfeszültség: 24 VAC/VDC ±15%, frekvencia 50/60 Hz ±3 Hz
• Teljesítményfelvétel:
  • I/O változat:
    • Működés közben: < 3.6 VA (VAC); < 1.7 W (VDC)
    • Készenléti állapotban: < 1.3 VA (VAC); < 0.6 W (VDC)
• Bemenő jel:
  • 0(2)-10 VDC, Ri 47 kΩ.
  • 0,1-0,5 VDC között állítható hiszterézis.
  • 0,33 Hz-es aluláteresztő szűrő.
  • Arányos: 0-10, 10-0, 2-10 vagy10-2 VDC.
  • Osztott tartomány (arányos szabályozás esetén):
    • 0-5, 5-0, 5-10 vagy 10-5 VDC.
    • 0-4.5, 4.5-0, 5.5-10 vagy 10-5.5 VDC.
    • 2-6, 6-2, 6-10 vagy 10-6 VDC.
  • Kettős jeltartomány (kapcsolható), arányos:
    • 0-3.3 / 6.7-10 VDC,
    • 2-4.7 / 7.3-10 VDC,
    • 0-4.5 / 5.5-10 VDC vagy
    • 2-5.5 / 6.5-10 VDC.
  • Gyári beállítás: Arányos 0-10 VDC.
• Kimenő jel:
  • I/O, Plus változat: 0(2)-10 VDC, max. 8 mA, min. 1.25 kΩ.
• Jelleggörbe:
  • Lineáris, EQM 0,25 és fordított EQM 0,25.
  • Gyári beállítás: Lineáris.
• Szelepmozgatási idő:
  • 4 vagy 6 s/mm.
  • Gyári beállítás: 4 s/mm.
• Záróerő:
  • Push 500 N
  • Pull 300 N
• Hőmérséklet:
  • Közeghőmérséklet: max. 120°C
  • Működési környezet: 0°C – +50°C (5-95% RELATÍV PÁRAT., nem kondenzálódó)
  • Tárolási környezet: -20°C – +70°C (5-95% RELATÍV PÁRAT., nem kondenzálódó)
• Elektromos védelmi osztály: IP54 (beépítéstől függetlenül) (EN 60529 szabvány szerint)
• Érintésvédelmi osztály: (EN 61140 szerint) III, TA-Slider 500 I/O (SELV)
• Kábel: 1, 2 vagy 5 m. Kábellel és érvéghüvellyel.
  • Opcionálisan halogénmentes kivitelben is.
  • Tűzbiztonsági osztály B2ca – s1a, d1, a1 az EN 50575 szerint.
  • TA-Slider 500 I/O: LiYY típus, 5×0.25 mm2.
• Lökethossz: 16,2 mm. Szelepemelkedés (önbeállítás) automata érzékelése.
• Zajszint: Max. 30 dBA
• A szelepcsatlakozás típusa: Hollandis csatlakozás M30x1,5.
• Anyagok:
  • Burkolat: PC/ABS GF8
  • Ház: PA GF40.
  • Hollandis csatlakozás: Nikkelezett sárgaréz.
• Szín: Fehér RAL 9016, szürke RAL 7047
• Súly: 0,27 kg, relékábel 2 m

Letölthető dokumentunok:

• Termék adatlap, TA-Slider 500, Digitálisan konfigurálható, arányos szelepmozgató
• Telepítési utasítás, TA-Slider 500, Digitálisan konfigurálható, arányos szelepmozgató
• Szerelési utasítás, TA-Slider 500, Digitálisan konfigurálható, arányos szelepmozgató
