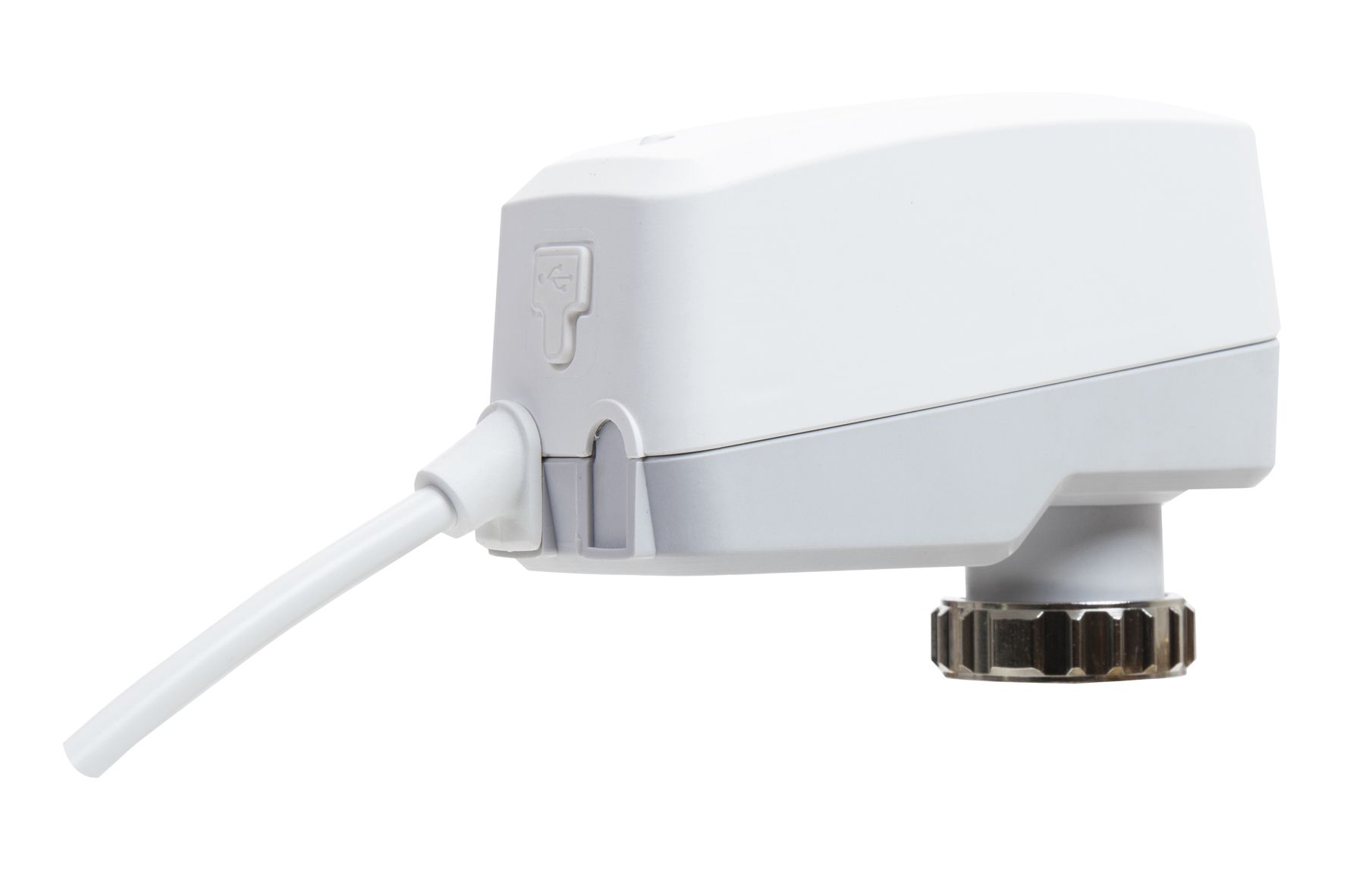

TA-SLIDER 160 KNX R24, 24 VAC/VDC 2 m kábel

TA-SLIDER 160 KNX R24, 24 VAC/VDC 2 m kábel

Digitálisan konfigurálható szelepmozgatók KNX Bus kommunikációval. A beállítási lehetőségek széles skálája nagyfokú rugalmasságot biztosít a paraméterek helyszíni beállításához. A teljes körűen programozható bináris bemenet, relé és a szelep maximális lökethosszának állíthatósága új távlatokat nyit a fejlett hidraulikai szabályozás és beszabályozás terén.

Kiemelt tulajdonságok:

• Teljes konfigurálhatóság:  A bemeneti és kimeneti jelek, a bináris bemenet, a relé, a különböző karakterisztikák és sok egyéb más paraméter több mint 100 beállítási opcióval konfigurálható.
• Könnyű diagnosztika: Öt különböző típusú hiba visszajelzése a rendszerhibák gyors azonosításához.
• Tökéletes csatlakoztathatóság: Beállítás, szabályzás és a kommunikáció a KNX-en keresztül.

Műszaki adatok:

• Gyártó: IMI
• Funkciók: arányos szabályozás, löketérzékelés, önbeálló záróerő, üzemmód, állapot és pozíció visszajelzés, végállás beállítás, minimális lökethossz beállítása, szelepblokkolás elleni védelem, szelepeltömődés érzékelés, hiba esetén végállás, diagnosztika/naplózás.
  • KNX R24 változat:
    • + 1 bináris bemenet, max. 100 Ω, max. 10 méter hosszú kábel vagy árnyékolás.
    • + 1 relé, max. 2A, 30 VAC/VDC ohmos terhelésen.
• Tápfeszültség: KNX Bus rendszeren keresztül.
• Teljesítményfelvétel: Átlagosan 216 mW; maximum 600 mW.
• Bemenő jel: KNX Bus által.
• Kimenő jel: KNX Bus által.
• Jelleggörbe:
  • Lineáris, EQM 0,25 és fordított EQM 0,25
  • Gyári beállítás: Lineáris.
• Szelepmozgatási idő: 10 s/mm
• Záróerő: 160/200 N, Az IMI szeleptípustól függően, önbeálló.
• Hőmérséklet:
  • Közeghőmérséklet: max. 120°C
  • Működési környezet: 0°C – +50°C (5-95% RELATÍV PÁRAT., nem kondenzálódó)
  • Tárolási környezet: -20°C – +70°C (5-95% RELATÍV PÁRAT., nem kondenzálódó)
• Elektromos védelmi osztály: IP54 (beépítéstől függetlenül) (EN 60529 szabvány szerint)
• Érintésvédelmi osztály: (EN 61140 szerint) III (SELV)
• Kábel: 1, 2 vagy 5 m. Kábellel és érvéghüvellyel.
  • Opcionálisan halogénmentes kivitelben is.
  • Tűzbiztonsági osztály B2ca – s1a, d1, a1 az EN 50575 szerint.
  • KNX R24: J-YY típus, 2x2x0.6 mm2 és relékábel LiYY típus, 3×0.34 mm2, kábellel és érvéghüvellyel.
• Lökethossz: 6,9 mm. Szelepemelkedés (önbeállítás) automata érzékelése.
• Zajszint: Max. 30 dBA
• A szelepcsatlakozás típusa: Hollandis csatlakozás M30x1,5.
• Anyagok:
  • Burkolat: PC/ABS GF8
  • Ház: PA GF40.
  • Hollandis csatlakozás: Nikkelezett sárgaréz.
• Szín: Fehér RAL 9016, szürke RAL 7047
• Súly: 0,20 kg

Letölthető dokumentunok:

• Termék adatlap, TA-Slider 160 KNX, Digitálisan konfigurálható, arányos push KNX szelepmozgató
• Szerelési utasítás, TA-Slider 160 KNX, Digitálisan konfigurálható, arányos push KNX szelepmozgató
