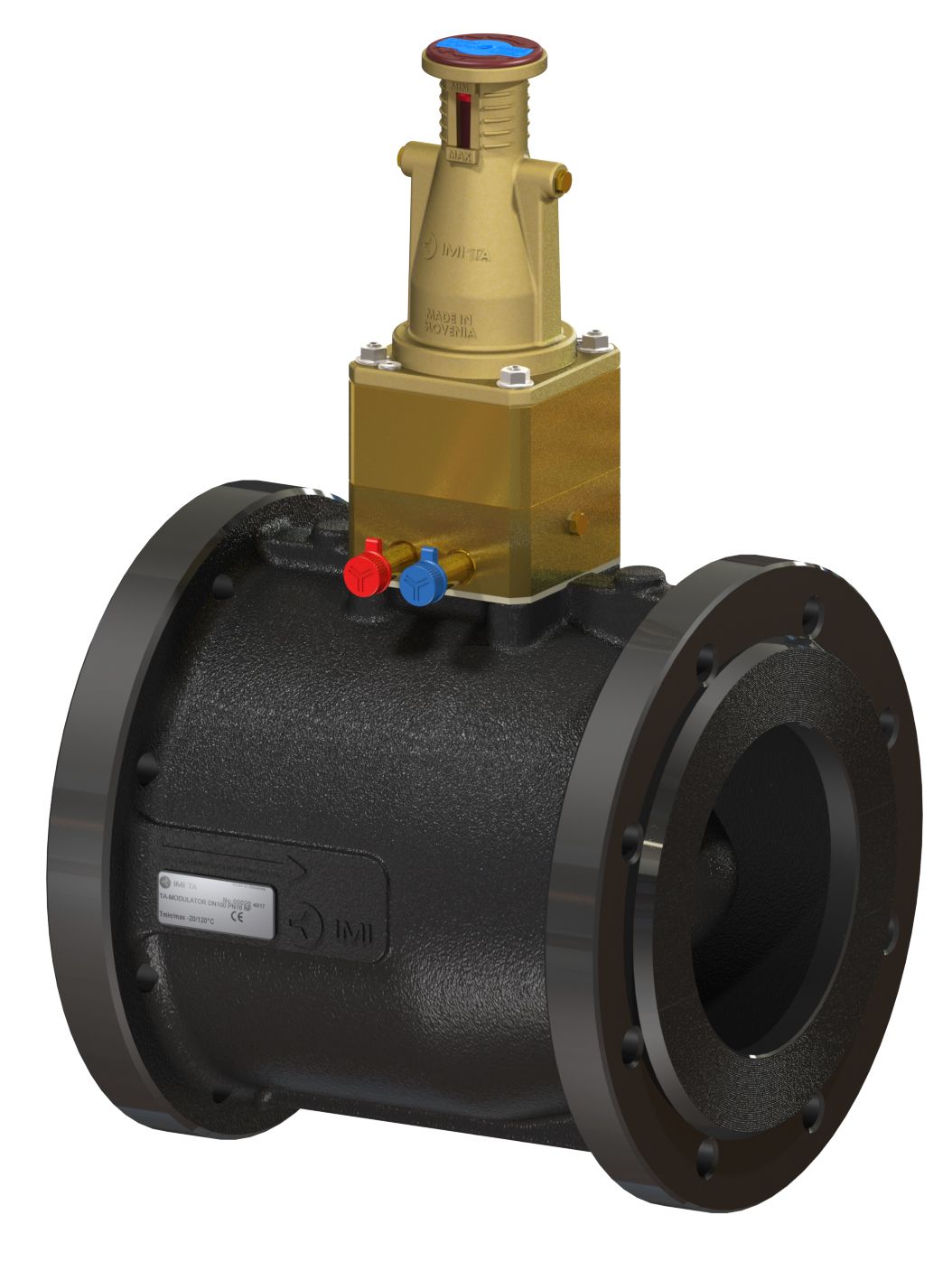

TA-PILOT-R DN 65 nyomáskülönbség-szabályozó szelep, PN16, 10-50 kPA

TA-PILOT-R DN 65 nyomáskülönbség-szabályozó szelep, PN16, 10-50 kPA

A TA-PILOT-R egy nagy teljesítményű nyomáskülönbség-szabályozó szelep, melyet arra terveztek, hogy stabil nyomáskülönbséget biztosítson a rendszer kívánt részein. Páratlan pontosságával a TA-PILOT-R segít a pontos és stabil feltételek megteremtésében,
kiemelkedő szabályozó szelep autoritást biztosítva folyamatos szabályozás esetén, csökkentve a szelepek zajszintjét, valamint leegyszerűsíti a beszabályozási folyamatot. A TA-PILOT-R nyomáskülönbség-szabályozó szelepet a visszatérő vezetékbe kell beépíteni. A mérőcsonkok lehetővé teszik a nyomás mérését, diagnosztikai célból.

Kiemelt tulajdonságok:

• Egyszerű kezelés és beépítés: Nagyon kis súly és beépítési méretek.
• Pontos és stabil nyomáskülönbség szabályozás: Páratlan pontosság az új PILOT technológiának köszönhetően.
• Mérés és rendszer diagnosztika: Egyedülálló szolgáltatások és a rendszer működésének egyszerű diagnosztikája az energia-fogyasztás optimalizálásához.

Műszaki adatok:

• Gyártó: IMI
• Alkalmazások:
  • Fűtési és hűtési rendszerekben.
  • Beépítés a visszatérő vezetékbe.
• Funkciók:
  • Nyomáskülönbség-szabályozás a belső a főszelepen
  • Δp beállítás a fogyasztói körön (ΔpL)
  • Mérés (ΔpL)
• Méretek: DN 65
• Csavarfurat szám: 4
  • ØD: 185 mm
  • L: 190 mm
  • H1: 274 mm
  • H2: 93 mm
  • Kvm: 75 m3/h
  • qmax: 53 m3/h
• Névleges nyomás: PN 16
• Maximális nyomásesés a szelepen: 1200 kPa
• Alapjel tartomány: 10 – 50 kPa, gyári beállítás
• Szivárgási osztály: Tömören záró.
• Hőmérséklet:
  • Max. üzemi hőmérséklet:
    • standard mérőcsatlakozókkal: 120°C
    • magas hőmérsékletű mérőcsatlakozókkal: 150°C
  • Min. üzemi hőmérséklet: -10°C
• Közeg: Víz, semleges folyadékok, víz-glikol keverék (0-57%).
• Anyagok:
  • Szeleptest: Gömbgrafitos öntvény EN-GJS-400-15
  • Pilot szeleptömb: Sárgaréz
  • Pilot-szelepház: AMETAL®
  • O-gyűrűk: EDPM
  • Szelepülék: EPDM/Rozsdamentes acél
  • Szeleptányér mechanizmus: Rozsdamentes acél és sárgaréz
  • Membrán: EPDM
  • Rugók: Rozsdamentes acél
  • Csavarok és anyák: Rozsdamentes acél
  • Az AMETAL® az IMI által gyártott, cinkkiválással szemben ellenálló speciális ötvözet.
• Felületkezelés:
  • Pilot-szelepház: Kezeletlen
  • Fő-szelepház: Elektroforézises felületvédelem.
• Karimák: PN 16, PN 25: Karimák az EN-1092-2, 21 típus szabvány szerint. Karima-karima távolság az EN 558 sorozat 3 szerint.
• Súly: 18 kg
