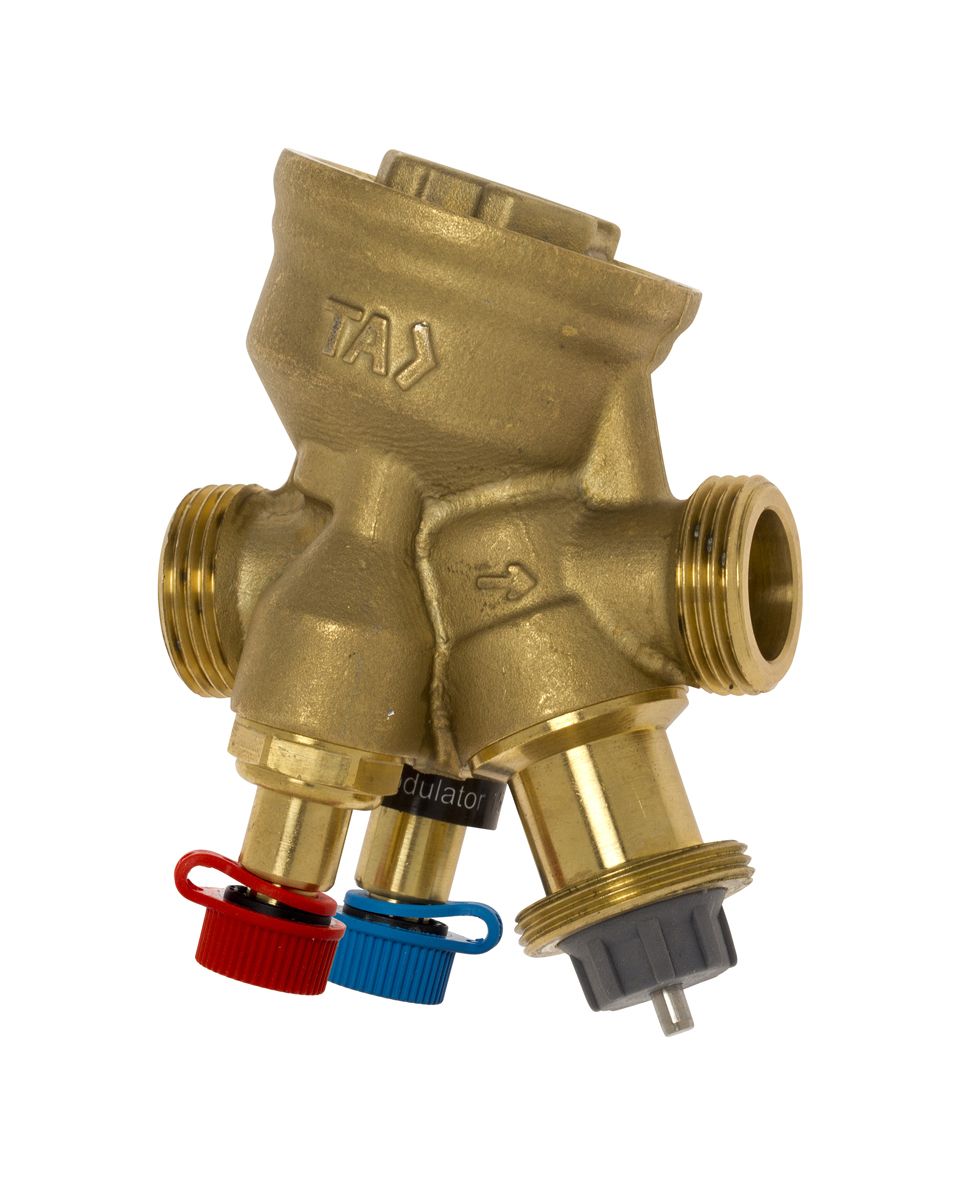

TA MODULATOR 20 FAN-COIL szabályzó és beszabályozó szelep G 1″

TA MODULATOR 20 FAN-COIL szabályzó és beszabályozó szelep G 1″

Az egyedi EQM karakterisztika nagyon pontos hőmérsékletszabályozást biztosít. A szelep lineáris, proporcionális vagy hárompontos szabályozású szelepmozgatókkal kompatibilis. A beépített nyomáskülönbség szabályozó kiemelkedő szabályozási pontosságot, stabil szabályozást és a térfogatáram automatikus korlátozását biztosítja. A térfogatáram és a rendelkezésre álló nyomáskülönbség mérése lehetővé teszi a rendszeroptimalizálást és diagnosztikát.

Kiemelt tulajdonságok:

• Pontos hőmérsékletszabályozás: Egyedi kialakítású EQM karakterisztika a folyamatos szabályozásért.
• Pontos szabályozás: Az egyedi kialakítású EQM karakterisztika akár hatszor nagyobb szelepemelkedést biztosít egy lineáris szelephez képest.
• Gyors hidraulikai beszabályozás: Az automatikus térfogatáram korlátozás. Az automatikus térfogatáram korlátozás, a meghajtó teljesen nyitott állapotában is megakadályozza a többlet térfogatáram kialakulását.
• Könnyű hibakeresés: A térfogatáram és nyomáskülönbségmérés segít a szivattyúzási energiafogyasztás csökkentésében és minden adatot biztosít a rendszerdiagnosztika elvégzéséhez.

Műszaki adatok:

• Gyártó: IMI
• Alkalmazási terület: Fűtési és hűtési rendszerekben.
• Funkciók:
  • EQM karakterisztika:
    • DN 15 kis térfogatáramhoz,
    • DN 10-200 normál térfogatáramhoz
  • LIN karakterisztika:
    • DN 65-200 nagy térfogatáram
  • Előbeállítás (max. térfogatáram)
  • Nyomáskülönbség szabályozás a belső szabályozó szelepen
  • Mérés (ΔH, t, q)
  • Zárás (rendszer karbantartásához –lásd. “Szivárgási osztály”)

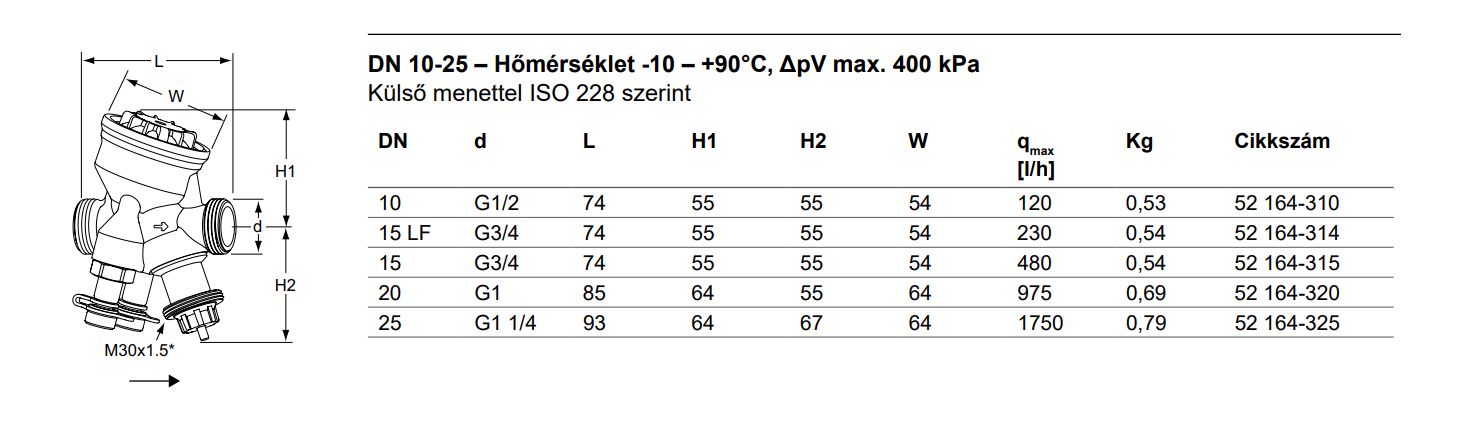

• Méretek:
  • Csatlakozás: DN 20, KM G1“
  • L: 85 mm
  • H1: 64 mm
  • H2: 55 mm
  • W: 64 mm
  • Qmax: 975 l/h
• Csatlakozás a hajtóműhöz:
  • DN 10-32: M30x1.5, push
• Névleges nyomás:
  • DN 10-32: PN 16
• Közeg: Víz, semleges folyadékok, víz-glikol keverék (0-57%).
• Nyomáskülönbség a szelepen (ΔpV):
  • Max. nyomáskülönbség a szelepen (ΔpVmax):
  • DN 10-32: 600 kPa = 6 bar
  • DN 10-25: 400 kPa = 4 bar*
  • Min. nyomáskülönbség a szelepen (ΔpVmin):
  • DN 10-20: 15 kPa = 0,15 bar
    (A fentiek a 10-es állásra vonatkoznak. 10-től eltérő beállításokhoz kisebb nyomáskülönbség szükséges. A pontos értékek a HySelect szoftverrel számíthatók ki.)
  • ΔpVmax = Megengedett maximális nyomásesés a szelepen az adott értékek biztosításához.
  • ΔpVmin = A pontos nyomáskülönbség stabilizáláshoz ajánlott minimális nyomásesés.*) Δp betét: PPS.
  • HF = nagy térfogatáram
•  Térfogatáram: A térfogatáram (qmax) beállítható az alábbi tartományokban:
  • A térfogatáram (qmax) beállítható azalábbi tartományokban:
    • DN 20: 200 – 975 l/h
  • qmax = maximális térfogatáram l/h-ban az adott előbeállításnál a meghajtó teljesen nyitott állapotában.
  • LF = kis térfogatáramhoz
  • HF = nagy térfogatáram
• Hőmérséklet:
  • DN 10-32:
    • Legmagasabb üzemi hőmérséklet: 120°C
    • Legalacsonyabb üzemi hőmérséklet: -20°C
  • DN 10-25 PPS Δp-betéttel, DN 40-50:
    • Legmagasabb üzemi hőmérséklet: 90°C
    • Legalacsonyabb üzemi hőmérséklet: -10°C
• Közeg: Víz, semleges folyadékok, víz-glikol keverék (0-57%).
• Szivárgási osztály:  Szivárgó térfogatáram a qmax érték ≤ 0,01%-a (10-es állásnál) helyes áramlási irány esetén. (IV. osztály azEN-60534-4 szerint).
• Jelleggörbe: Előbeállítástól függgetlen EQM jelleggörbe. DN 65-200 HF: Lineáris.
• Szelepemelkedés:
  • DN 10-20: 4 mm
• Rangeability:
  • DN 15 – 32: >75
• Anyagok:
  • DN 10-32:
    • Szeleptest: AMETAL®
    • Szelepbetét: AMETAL® és PPS
    • Szeleptányér: Sárgaréz CW724R (CuZn21Si3P)
    • Szelepszár: Rozsdamentes acél
    • Szelepszár tömítés: EPDM O-gyűrű
    • Δp betét: PPS és AMETAL® vagy PPS
    • Membrán: EPDM
    • Rugók: Rozsdamentes acél
    • O-gyűrűk: EPDM
  • Az AMETAL® az IMI által gyártott, cinkkiválással szemben ellenálló, speciális ötvözet.
• Meghajtók:
  • DN 10-20: TA-Slider 160, EMO TM, TA-TRI.
• Felületkezelés:
  • DN 10-50: Nem kezelt
• Súly: 0,69 kg

Letölthető dokumentumok:

• Termék adatlap, TA MODULATOR Fan-Coil szabályozó és beszabályozó szelepek
• Szerelési utasítás, TA MODULATOR Fan-Coil szabályozó és beszabályozó szelepek DN 10-32
