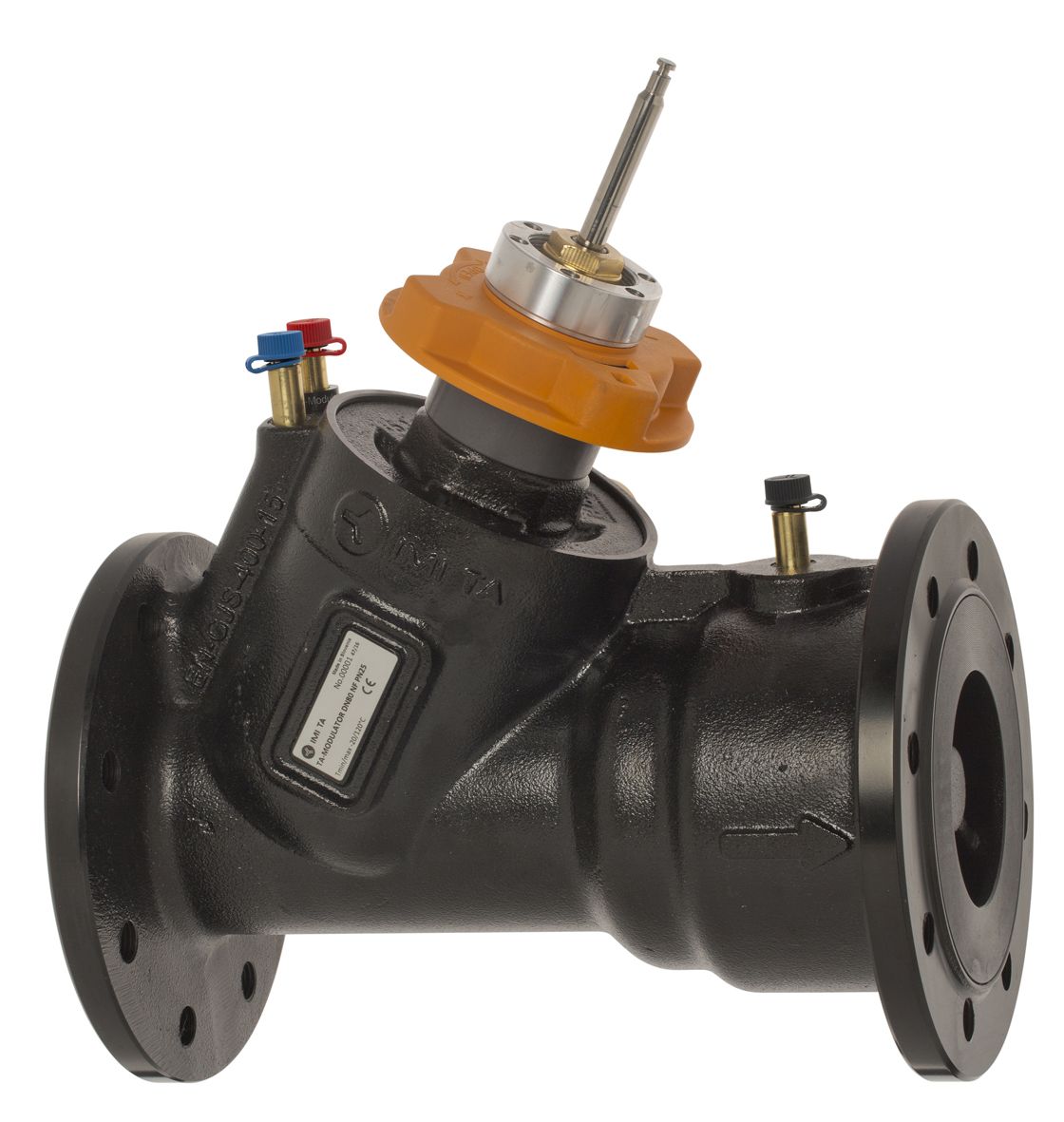

TA MODULATOR 125 HF szabályzó és beszabályozó szelep PN16

TA MODULATOR 125 HF szabályzó és beszabályozó szelep PN16

Az egyedi EQM karakterisztika nagyon pontos hőmérsékletszabályozást biztosít. A szelep lineáris, proporcionális vagy hárompontos szabályozású szelepmozgatókkal kompatibilis. A beépített nyomáskülönbség szabályozó kiemelkedő szabályozási pontosságot, stabil szabályozást és a térfogatáram automatikus korlátozását biztosítja. A térfogatáram és a rendelkezésre álló nyomáskülönbség mérése lehetővé teszi a rendszeroptimalizálást és diagnosztikát.

Kiemelt tulajdonságok:

• Pontos hőmérsékletszabályozás: Egyedi kialakítású EQM karakterisztika a folyamatos szabályozásért.
• Pontos szabályozás: Az egyedi kialakítású EQM karakterisztika akár hatszor nagyobb szelepemelkedést biztosít egy lineáris szelephez képest.
• Gyors hidraulikai beszabályozás: Az automatikus térfogatáram korlátozás. Az automatikus térfogatáram korlátozás, a meghajtó teljesen nyitott állapotában is megakadályozza a többlet térfogatáram kialakulását.
• Könnyű hibakeresés: A térfogatáram és nyomáskülönbségmérés segít a szivattyúzási energiafogyasztás csökkentésében és minden adatot biztosít a rendszerdiagnosztika elvégzéséhez.

Műszaki adatok:

• Gyártó: IMI
• Alkalmazási terület: Fűtési és hűtési rendszerekben.
• Funkciók:
  • EQM karakterisztika:
    • DN 10-200 normál térfogatáramhoz
  • LIN karakterisztika:
    • DN 65-200 nagy térfogatáram
  • Előbeállítás (max. térfogatáram)
  • Nyomáskülönbség szabályozás a belső szabályozó szelepen
  • Mérés (ΔH, t, q)
  • Zárás (rendszer karbantartásához –lásd. “Szivárgási osztály”)

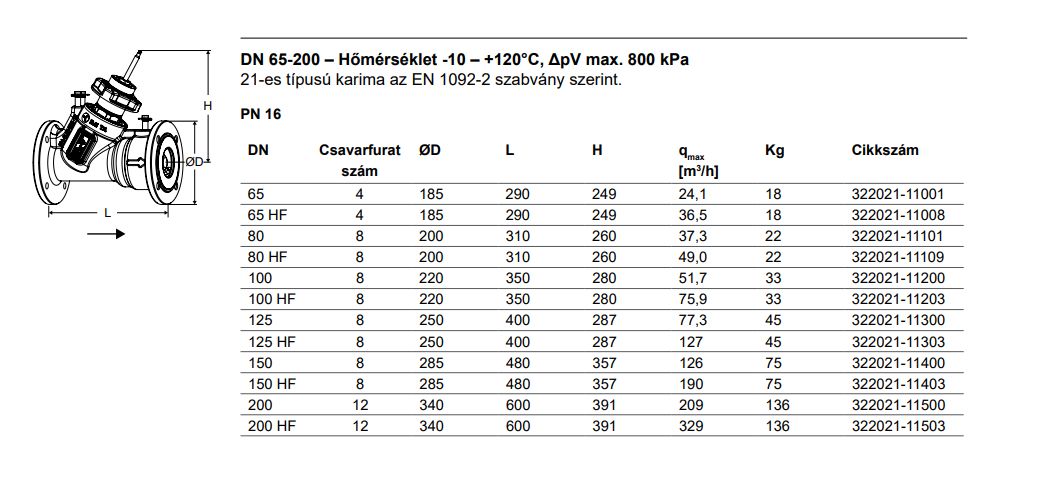

• Méretek:
  • Csatlakozás: DN 125 HF, 21-es típusú karima az EN 1092-2 szabvány szerint.
  • Csavarfurat szám: 8
  • ØD: 250 mm
  • L: 400 mm
  • H: 287 mm
  • Qmax: 127 m3/h
• Csatlakozás a hajtóműhöz:
  •  DN 65-200: 2xM8, push/pull
• Névleges nyomás:
  • DN 65-200: PN 16, PN 25
• Közeg: Víz, semleges folyadékok, víz-glikol keverék (0-57%).
• Nyomáskülönbség a szelepen (ΔpV):
  • Max. nyomáskülönbség a szelepen (ΔpVmax):
    • DN 65-200: 800 kPa = 8 bar
  • Min. nyomáskülönbség a szelepen (ΔpVmin):
    •  DN 100-125 HF: 55 kPa = 0,55 bar
      (A fentiek a 10-es állásra vonatkoznak. 10-től eltérő beállításokhoz kisebb nyomáskülönbség szükséges. A pontos értékek a HySelect szoftverrel számíthatók ki.)
  • ΔpVmax = Megengedett maximális nyomásesés a szelepen az adott értékek biztosításához.
  • ΔpVmin = A pontos nyomáskülönbség stabilizáláshoz ajánlott minimális nyomásesés.*) Δp betét: PPS.
  • HF = nagy térfogatáram
• Térfogatáram: A térfogatáram (qmax) beállítható az alábbi tartományokban:
  • A térfogatáram (qmax) beállítható azalábbi tartományokban:
    • DN 125 HF: 23300 – 127000 l/h
    • qmax = maximális térfogatáram l/h-ban az adott előbeállításnál a meghajtó teljesen nyitott állapotában.
    • LF = kis térfogatáramhoz
    • HF = nagy térfogatáram
• Hőmérséklet:
  •  DN 65-200:
    • Legmagasabb üzemi hőmérséklet: 120°C
    • Legalacsonyabb üzemi hőmérséklet: -10°C
• Szivárgási osztály:  Szivárgó térfogatáram a qmax érték ≤ 0,01%-a (10-es állásnál) helyes áramlási irány esetén. (IV. osztály azEN-60534-4 szerint).
• Jelleggörbe: Előbeállítástól függgetlen EQM jelleggörbe. DN 65-200 HF: Lineáris.
• Szelepemelkedés:
  •  DN 65-125: 20 mm
• Rangeability:
  •  DN 100 – 150 HF: >125
• Anyagok:
  • DN 65-200:
    • Szeleptest: Gömbgrafitos öntvény EN-GJS-400-15
    • Szelepbetét: Gömbgrafitos öntvény EN-GJS-400-15 és sárgaréz
    • Szeleptányér: Rozsdamentes acél és EPDM O-gyűrű
    • Szelepülék: Alumínium bronz ötvözet
    • Szelepszár: Rozsdamentes acél
    • Szelepszár tömítés: EPDM
    • Δp betét: Gömbgrafitos öntvény EN-GJS-400-15, rozsdamentes acél és sárgaréz.
    • Membrán: Erősített EPDM, DN 200 EPDM
    • Rugók: Rozsdamentes acél
    • O-gyűrűk: EPDM
    • Az AMETAL® az IMI által gyártott, cinkkiválással szemben ellenálló, speciális ötvözet.
• Meghajtók:
  •  DN 100-125 HF: TA-Slider 750 ΔpV ≤ 4 bar, TA-Slider 1600 ΔpV ≤ 8 bar.
• Felületkezelés:
  •  DN 65-200: Elektroforézises felületvédelem
• Súly: 45 kg

Letölthető dokumentumok:

• Termék adatlap, TA MODULATOR Fan-Coil szabályozó és beszabályozó szelepek
• Szerelési utasítás 1., TA MODULATOR Fan-Coil szabályozó és beszabályozó szelepek DN 65-125
• Szerelési utasítás 2., TA MODULATOR Fan-Coil szabályozó és beszabályozó szelepek DN 65-200
• Szerelési utasítás 3., TA MODULATOR Fan-Coil szabályozó és beszabályozó szelepek DN 65-200
