TA KTM 512 DN 65 PN25 mérőcsatlakozókkal LF
1 355 946 Ft
Rendelhető
Ez a termék jelenleg utánrendelhető. A szállítási idő meghosszabbodhat (akár 14 munkanap).
Mások ezeket nézték
-
Blue Floor PE-RT 16x2 padlófűtéscső 600 fm/tek, EVOH oxigéndif.-mentes bevonattal
257 Ft
-
MOFÉM AHA golyóscsap. golyó + szár 1/4"-3/8"
940 Ft
-
GUMI Tömítés (30-24) 3/4"-es cafnihoz
38 Ft
-
Blue Floor PE-RT 16x2 padlófűtéscső 200 fm/tek, EVOH oxigéndif.-mentes bevonattal
257 Ft
-
SCHLÖSSER Sarokszelep 1/2"-1/2"
2 082 Ft
További információk
Leírás

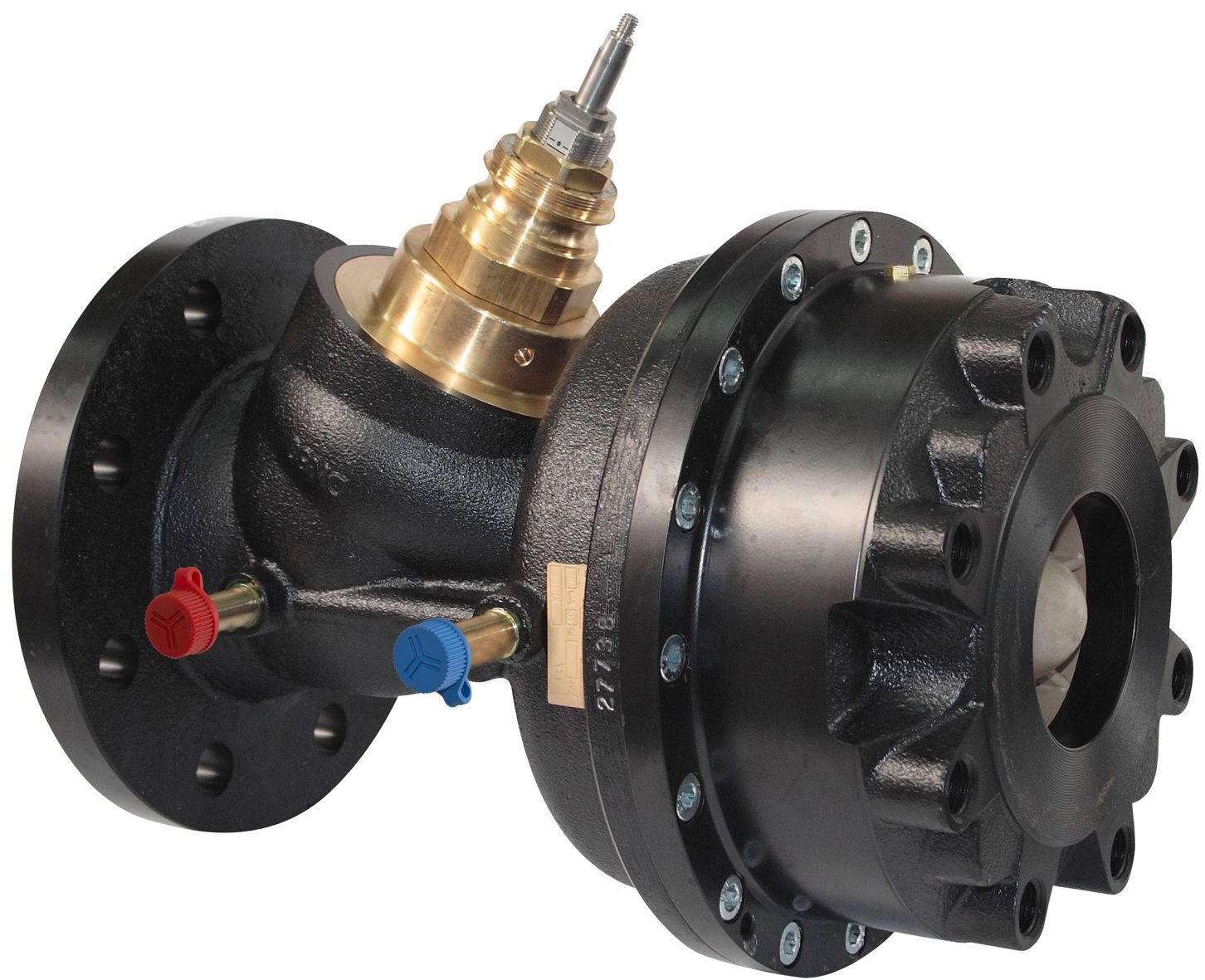

TA KTM 512 DN 65 PN25 mérőcsatlakozókkal LF
Nagy teljesítményű, kompakt kivitelű, nyomásfüggetlen szabályozó szelepek változó térfogatáramú, elsősorban magas hőmérsékletű és/vagy nyomásesésű rendszerekhez. Alkalmazható távfűtési rendszerek primer és szekunder oldalán, illetve hűtési rendszerekben történő használatra egyaránt. A korrózió elleni védelmet a gömbgrafitos öntvény szeleptest elektroforetikus festése garantálja. A szeleptányér megmunkálása által biztosított szelepkarakterisztika alkalmassá teszi a modulációs szabályozásra.
Kiemelt tulajdonságok:
- In-line kivitel: Az iránytörés nélküli áramlás nagy nyomáseséseknél sem okoz zajt.
- Beállítható térfogatáram: Biztosítja a tervezett térfogatáramot.
- Szelepmozgatók: A legtöbb meghajtó alkalmazható.
Műszaki adatok:
- Gyártó: IMI
- Alkalmazási terület: Fűtési és hűtési rendszerekben.
- Funkciók:
- Szabályozás EQM
- Előbeállítás (max. térfogatáram)
- Nyomáskülönbség szabályozás a belső szabályozó szelepen
- Mérés (ΔH, t, q)
- Leválasztás (rendszer karbantartásához)

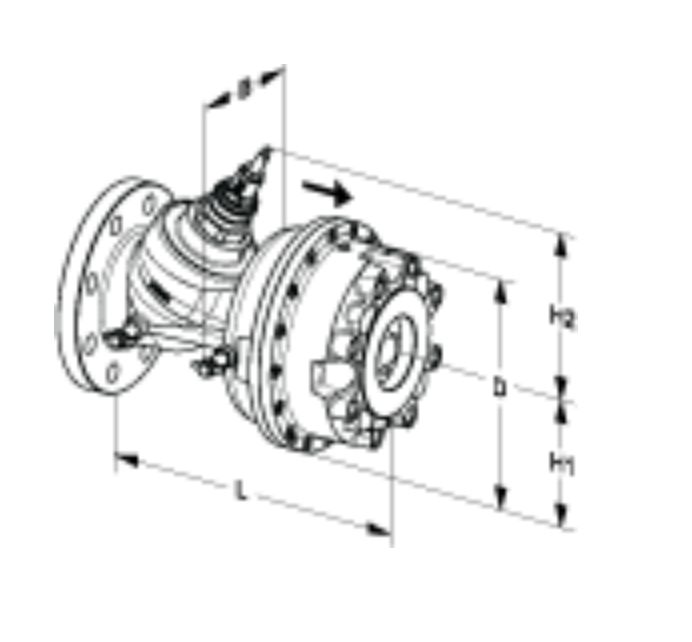

- Méretek:
- Csatlakozás: DN 65
- D: 220 mm
- L: 290 mm
- H1: 110 mm
- H2: 175 mm
- B: 136 mm
- qmax: 15,4 m3/h
- Névleges nyomás:
- PN 25 (DN 65-80 PN 16 bar-os karimával szerelve)
- Nyomáskülönbség a szelepen (ΔpV):
- Max. nyomáskülönbség a szelepen: 1600 kPa = 16 bar (ΔHmax) 600 kPa = 6 bar
- Min. nyomáskülönbség:
- Normál térfogatáramhoz (NF): 40 kPa (ΔHmin)
- Nagy térfogatáramhoz (HF): 80 kPa (ΔHmin)
(A megadott értékek teljesen nyitott beállításra vonatkoznak. Ettől eltérő beállításokhoz kisebb nyomáskülönbség szükséges. A pontos értékek a HySelect szoftverrel számíthatók ki.)
- Térfogatáram: A térfogatáram (qmax) beállítható az alábbi tartományokban:
- DN 65 (LF): 2300-15400 l/h
- qmax = l/h maximális térfogatáram az egyes előbeállításoknál, a szeleptányér teljes nyitásánál.
- Hőmérséklet:
- Legmagasabb üzemi hőmérséklet: 120°C
- mérőcsatlakozókkal: 120°C
- mérőcsatlakozók nélkül: 150°C
- Legalacsonyabb üzemi hőmérséklet: -10°C
- Legmagasabb üzemi hőmérséklet: 120°C
- Közeg: Víz, semleges folyadékok, víz-glikol keverék (0-57%).
- Max. szelepemelkedés:
- DN 65-125: 20 mm
- Szivárgási osztály: Tömören záró.
- Jelleggörbe: EQM karakterisztika, mely a legalkalmasabb a modulációs szabályozáshoz.
- Anyagok:
- Szeleptest: Gömbgrafitos öntvény EN-GJS-400-15
- Szelepbetét: Sárgaréz
- Fojtó elem: Rozsdamentes acél
- Szelep tányér: Rozsdamentes acél
- Szelepülék: Rozsdamentes acél
- Szelepszár tömítés: EPDM
- Szelepszár: Rozsdamentes acél
- Δp betét: Rozsdamentes acél (műanyag alkatrészek DN 15-50-ig)
- Δp ülék: Ryton PPS
- Rugók: Rozsdamentes acél
- Felületkezelés: Elektroforézises felületvédelem.
- Csatlakozás:
- DN 65-125: Karimák: EN-1092-2 szabvány szerinti 21. típus. Karimakarima távolság az EN 558, 1. sorozat szerint
- Hajtóművek:
- DN 65: TA-Slider 750 (Az 52 757-907 adapter szükséges)
- Súly: 22 kg
Letölthető dokumentumok:
