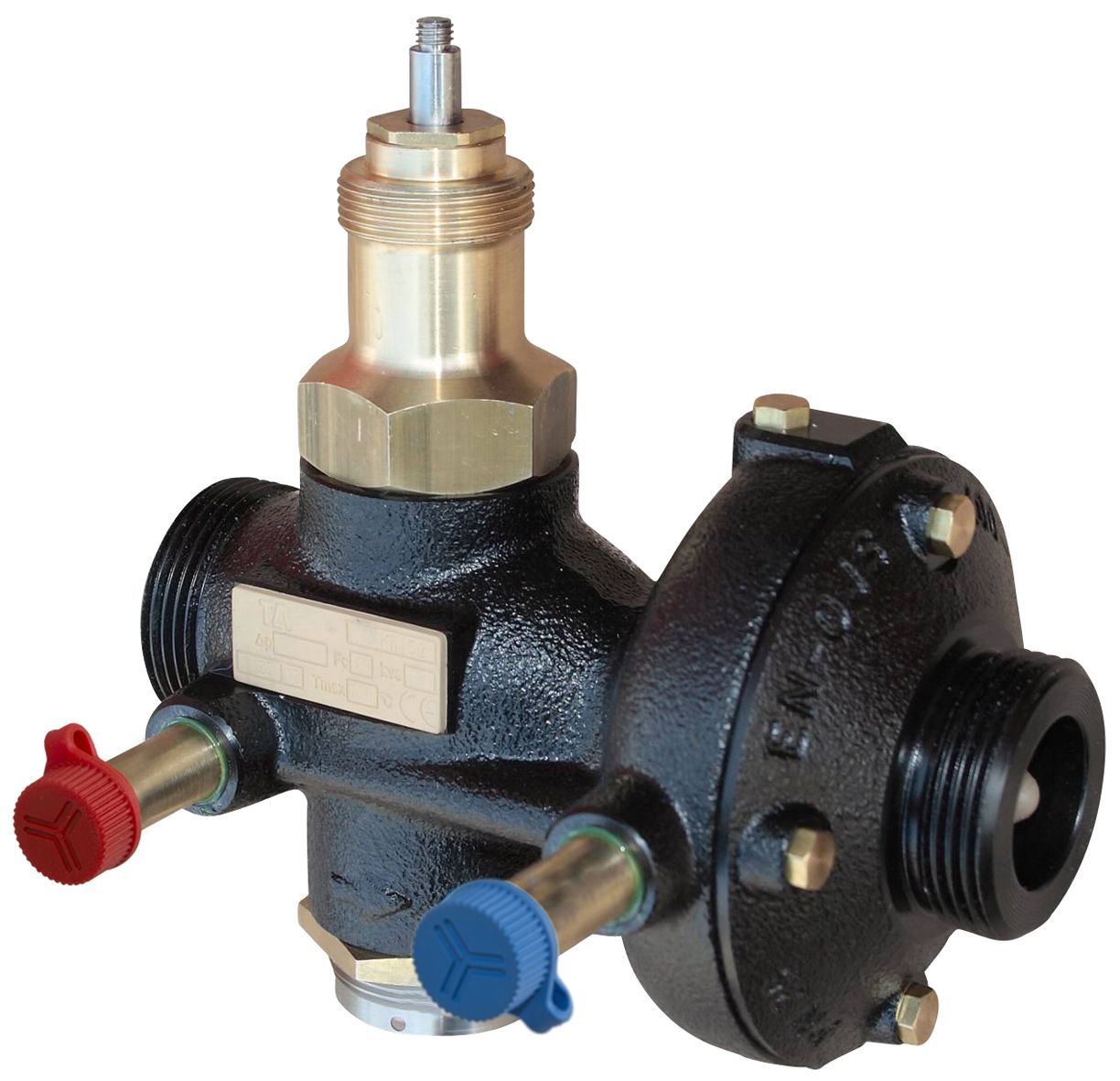

TA KTM 512 DN 25/32 PN25 mérőcsatlakozókkal LF

TA KTM 512 DN 25/32 PN25 mérőcsatlakozókkal LF

Nagy teljesítményű, kompakt kivitelű, nyomásfüggetlen szabályozó szelepek változó térfogatáramú, elsősorban magas hőmérsékletű és/vagy nyomásesésű rendszerekhez. Alkalmazható távfűtési rendszerek primer és szekunder oldalán, illetve hűtési rendszerekben történő használatra egyaránt. A korrózió elleni védelmet a gömbgrafitos öntvény szeleptest elektroforetikus festése garantálja. A szeleptányér megmunkálása által biztosított szelepkarakterisztika alkalmassá teszi a modulációs szabályozásra.

Kiemelt tulajdonságok:

• In-line kivitel: Az iránytörés nélküli áramlás nagy nyomáseséseknél sem okoz zajt.
• Beállítható térfogatáram: Biztosítja a tervezett térfogatáramot.
• Szelepmozgatók: A legtöbb meghajtó alkalmazható.

Műszaki adatok:

• Gyártó: IMI
• Alkalmazási terület: Fűtési és hűtési rendszerekben.
• Funkciók:
  • Szabályozás EQM
  • Előbeállítás (max. térfogatáram)
  • Nyomáskülönbség szabályozás a belső szabályozó szelepen
  • Mérés (ΔH, t, q)
  • Leválasztás (rendszer karbantartásához)

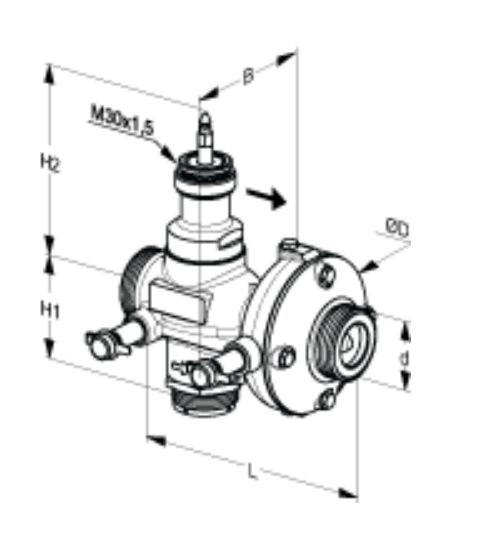

• Méretek:
  • Csatlakozás: DN 25/32, G1 1/4″
  • D: 97 mm
  • L:  150 mm
  • H1: 53 mm
  • H2: 115 mm
  • B: 90 mm
  • qmax: 3,2 m3/h
• Névleges nyomás:
  • PN 25
• Nyomáskülönbség a szelepen (ΔpV):
  • Max. nyomáskülönbség a szelepen: 1600 kPa = 16 bar (ΔHmax) 600 kPa = 6 bar
  • Min. nyomáskülönbség:
    • Normál térfogatáramhoz (NF): 40 kPa (ΔHmin)
    • Nagy térfogatáramhoz (HF): 80 kPa (ΔHmin)
      (A megadott értékek teljesen nyitott beállításra vonatkoznak. Ettől eltérő beállításokhoz kisebb nyomáskülönbség szükséges. A pontos értékek a HySelect szoftverrel számíthatók ki.)
•  Térfogatáram: A térfogatáram (qmax) beállítható az alábbi tartományokban:
  • DN 25/32 (LF): 480 – 3200 l/h
  • qmax = l/h maximális térfogatáram az egyes előbeállításoknál, a szeleptányér teljes nyitásánál.
• Hőmérséklet:
  • Legmagasabb üzemi hőmérséklet: 120°C
    • mérőcsatlakozókkal: 120°C
    • mérőcsatlakozók nélkül: 150°C
  • Legalacsonyabb üzemi hőmérséklet: -10°C
• Közeg: Víz, semleges folyadékok, víz-glikol keverék (0-57%).
• Max. szelepemelkedés:
  • DN 15-50: 10 mm
• Szivárgási osztály: Tömören záró.
• Jelleggörbe: EQM karakterisztika, mely a legalkalmasabb a modulációs szabályozáshoz.
• Anyagok:
  • Szeleptest: Gömbgrafitos öntvény EN-GJS-400-15
  • Szelepbetét: Sárgaréz
  • Fojtó elem: Rozsdamentes acél
  • Szelep tányér: Rozsdamentes acél
  • Szelepülék: Rozsdamentes acél
  • Szelepszár tömítés: EPDM
  • Szelepszár: Rozsdamentes acél
  • Δp betét: Rozsdamentes acél (műanyag alkatrészek DN 15-50-ig)
  • Δp ülék: Ryton PPS
  • Rugók: Rozsdamentes acél
• Felületkezelés: Elektroforézises felületvédelem.
• Csatlakozás:
  • DN 15-50: Külső menet az ISO 228 szabvány szerint.
• Hajtóművek:
  • DN 15-50: TA-Slider 500
• Súly: 2,0 kg
