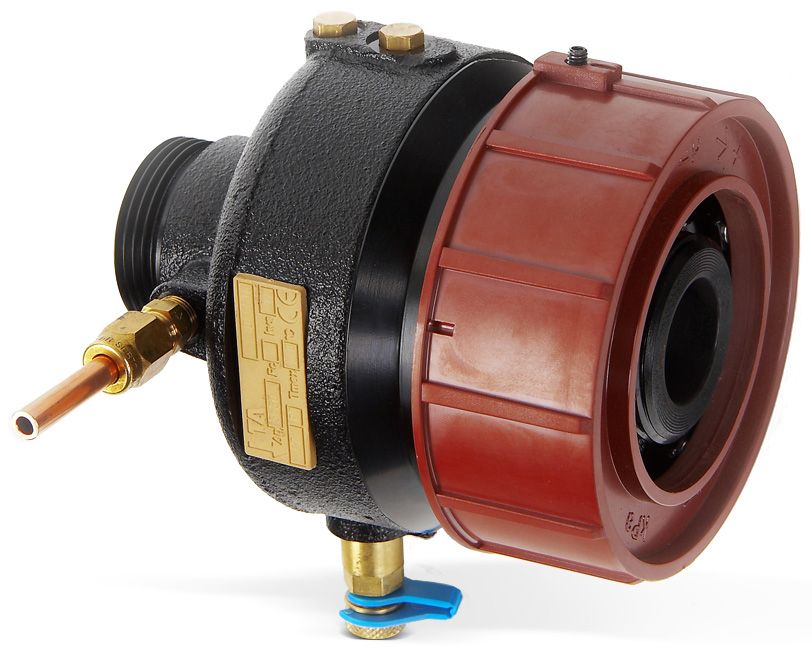

TA DA 516 DN 15/20 PN25 Dp=5-30 mérőcsatlakozóval

TA DA 516 DN 15/20 PN25 Dp=5-30 mérőcsatlakozóval

Ezek a kompakt felépítésű, in-line kialakítású nyomáskülönbség szabályozó szelepek hatékonyan alkalmazhatóak olyan rendszerekben ahol magas hőmérsékletek és/vagy nyomásesések tapasztalhatóak. Távfűtési és hűtési rendszerek primer és szekunder oldalán is alkalmazhatóak. A hosszú élettartamot gömbgrafitos szeleptest és a speciális elektroforetikus bevonat biztosítja.

Kiemelt tulajdonságok:

• In-line kivitel: Az iránytörés nélküli áramlás nagy nyomáseséseknél sem okoz zajt.
• Állítható alapjel: A rendszer pontos beszabályozása érdekében a kívánt nyomáskülönbség alapjel beállítható.
• Mérőcsatlakozók: Leegyszerűsíti a beszabályozás műveletét, növeli pontosságot és lehetővé teszi a hibadiagnosztikát.

Műszaki adatok:

• Gyártó: IMI
• Alkalmazások:
  • Fűtési és hűtési rendszerekben.
  • Beépítés a visszatérő vezetékbe
• Funkciók:
  • Nyomáskülönbség-szabályozás a belső a főszelepen
  • Δp beállítás a fogyasztói körön (ΔpL)
  • Mérés (ΔpL)
• Méretek: DN 15/20
  • d: G1″

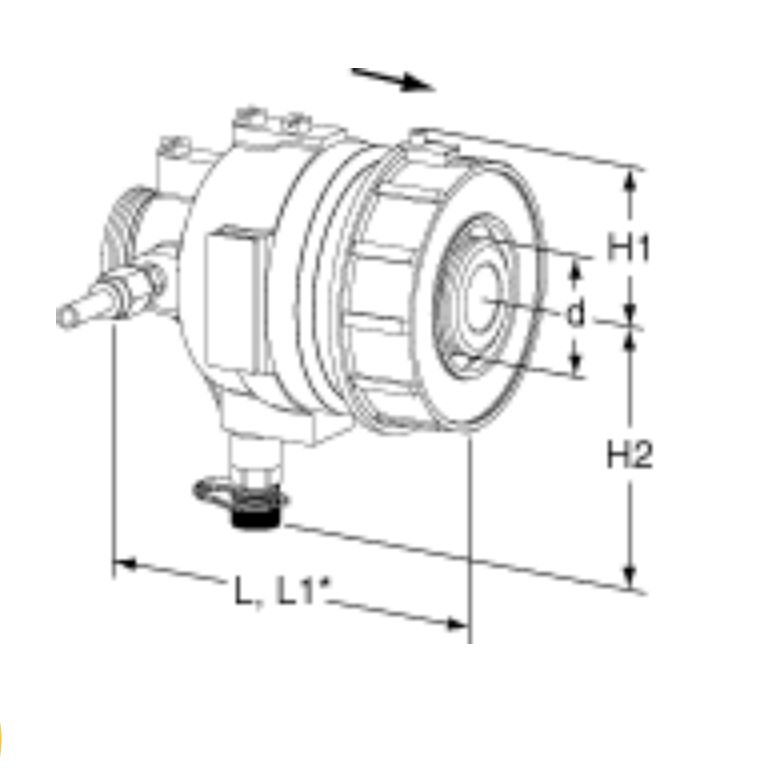

  • L: 106 mm
  • L1: 116 mm
  • H1: 41 mm
  • H2: 85 mm
  • Kvs: 4 m3/h
• Névleges nyomás: PN 25
• Max. nyomáskülönbség a szelepen (ΔpV): 1600 kPa = 16 bar
• Beállítási tartomány:
  • Választható nyomáskülönbség alapjel tartományok: 5-30 kPa, 10-60 kPa, 10-100 kPa vagy 60-150 kPa.
  • Gyári beállítás: Maximum érték (30, 60, 100, 150 kPa)
• Hőmérséklet:
  • Legmagasabb üzemi hőmérséklet:
    • mérőcsatlakozókkal: 120°C
    • mérőcsatlakozók nélkül: 150°C
  • Legalacsonyabb üzemi hőmérséklet:-10°C
• Közeg: Víz, semleges folyadékok, víz-glikol keverék (0-57%).
• Anyagok:
  • Szeleptest: Gömbgrafitos öntvény EN-GJS-400-15
  • Membrán és tömítések: EPDM
  • Beállító gyűrű: Műanyag (Ryton PPS)
• Felületkezelés: Elektroforézises felületvédelem
• Csatlakozás: Külső menettel, menet az ISO 228 szabvány szerint.
• Súly: 1,5 kg

Felépítés:

• A fogyasztó előtti nyomás egy külső impulzus vezetéken (Δp+) keresztül hat a membrán egyik oldalára, és próbálja lezárni a szelepet.
• A fogyasztó utáni nyomás a szeleptestben lévő belső impulzus vezetéken keresztül hat, és a rugó (3) erő segítségével próbálja nyitni a szelepet. Ebben az esetben állandó értéken tartjuk a fogyasztón lévő nyomáskülönbséget, melyet beállítottunk.
• A beállító gyűrű (5) tekerésével a rugóerőt lehet változtatni. A beállítást a rögzítő csavar (4) meghúzásával lehet lerögzíteni.

Letölthető dokumentumok:

• Termék adatlap, DA 516 In-line kialakítású nyomáskülönbség szabályozó szelep
• Szerelési utasítás, DA 516 In-line kialakítású nyomáskülönbség szabályozó szelep
