TA CV316RGA szab. szelep háromj. DN 40 kvs20, PN16

TA CV316RGA szabályozó szelep háromjáratú DN 40 kvs20, PN16

Fűtési és hűtési rendszerek közvetítő közeg oldali szabályozására.DN 50 -es méretig, PN 16 nyomásfokozatban, külső menetes kivitelben, belső menetes csatlakozókkal.

Kiemelt tulajdonságok:

• Mikroprocesszor vezérelt: Beállítható működési paraméterek.
• Széles meghajtó választék: Különböző mozgató erő és futási idő.

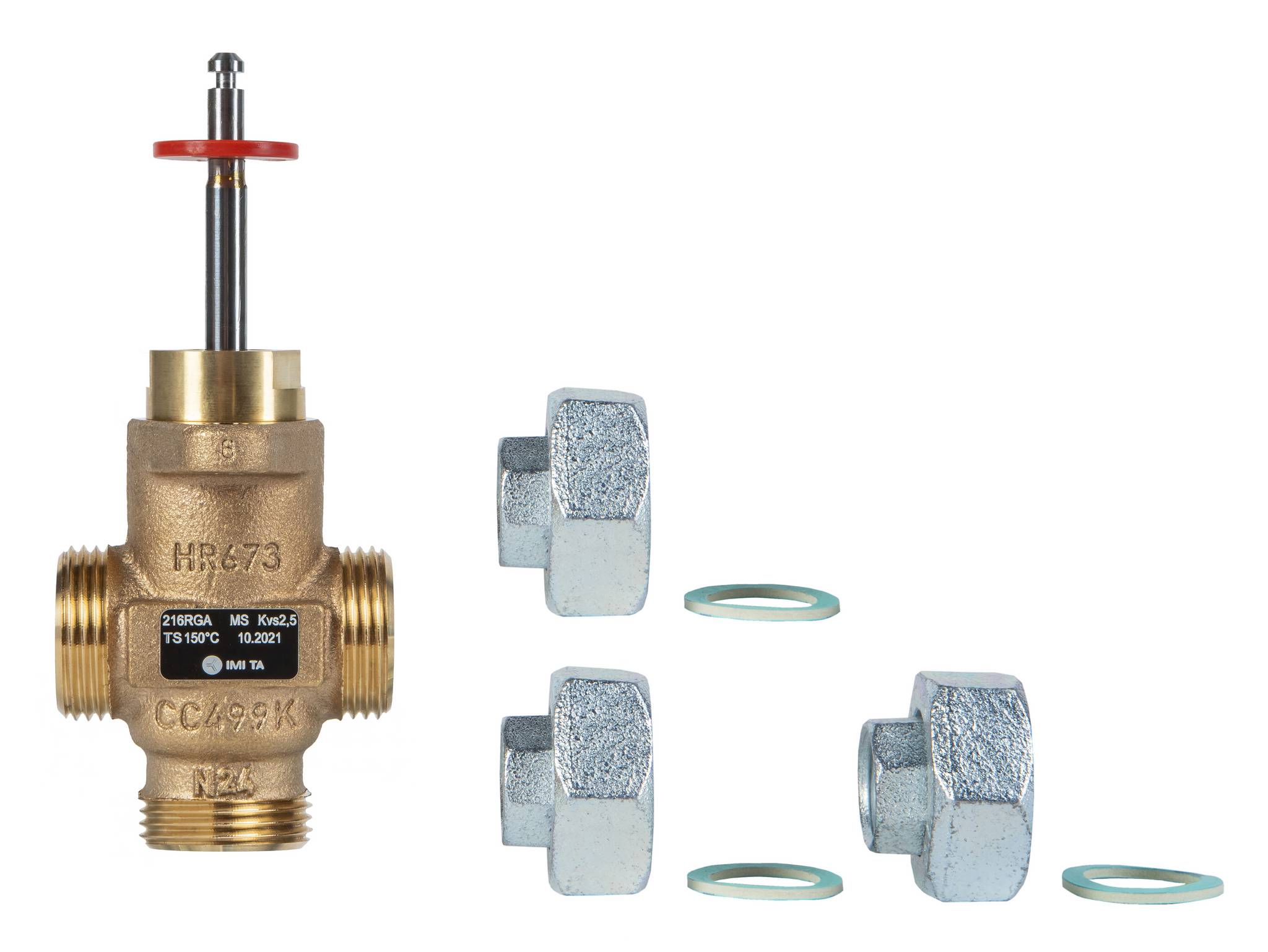

• Komplett szállítási terjedelem: Szelep csatlakozókkal együtt.

Műszaki adatok:

• Gyártó: IMI
• Alkalmazási terület: Fűtési és hűtési rendszerek közvetítő közeg oldali szabályozása.
• Funkciók:
  • CV316 RGA: kétutú keverő szabályozó szelep vagy On/Off üzemmód

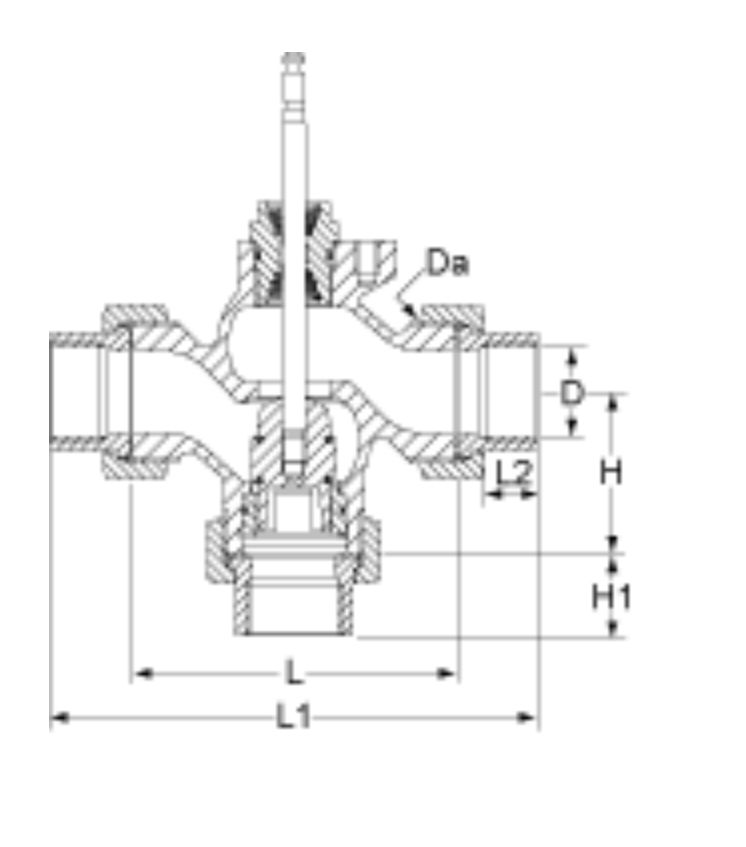

• Méretek:
  • Csatlakozás: DN 40, Rp1 1/2″
  • Da: G2 1/4″
  • L:  130 mm
  • L1: 198 mm
  • L2: 19 mm
  • H: 60 mm
  • H1: 94 mm
  • Kvs: 20 m3/h
• Névleges nyomás:
  • PN 16
• Szabályozási jelleggörbék:
  • CV316 RGA: A–AB egyenszázalékos. B–AB lineáris.
• Hőmérséklet:
  • Legmagasabb üzemi hőmérséklet: 150°C (130°C felett a hajtóművet vízszintesen kell szerelni.)
  • Legalacsonyabb üzemi hőmérséklet: 0°C
  • Fagyálló adalékok használata esetén:-15°C
  • (Fentiektől eltérő üzemi hőmérséklet (max. 200°C) vagy nyomás (PN 25-40)
• A szabályozószelep maximális szelepemelkedése:
  • DN 25-50: 14 mm
• Szivárgási osztály: EN 1349 szerinti VI G 1 szivárgási osztály (tömören záró).
• Állítási viszony (Kvs : Kvmin arány):
  • DN 20-50: 100:1
• Anyagok:
  • Szelepház: Bronz CC491K
  • Szeleptányér: Sárgaréz CW614N
  • Szelepszár: CrMo-acél 1.4122
  • Szelepszár tömítés: O-gyűrűk EPDM
• Csatlakozás: A szelepház ISO 228/1 szerinti külső menettel készül, gyárilag ISO 7/1 szerinti belső menetes, kovácsoltvas csatlakozókkal, hollanderes kötéssel és tömítéssel.

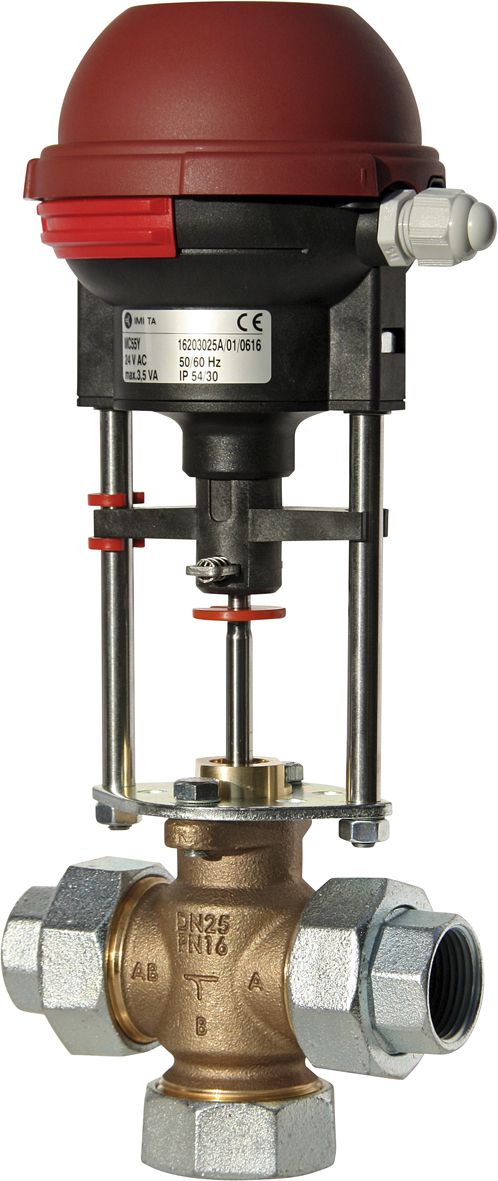

• Meghajtók: TA-MC55, TA-MC100, TA-MC161.
• Súly: 4,0 kg

Letölthető dokumentumok:

• Termék adatlap, CV 216/316 RGA szabályozó szelepek
