OVENTROP Optibal golyóscsap (T-karos) DN10 3/8″

OVENTROP Optibal golyóscsap (T-karos) DN10 3/8″

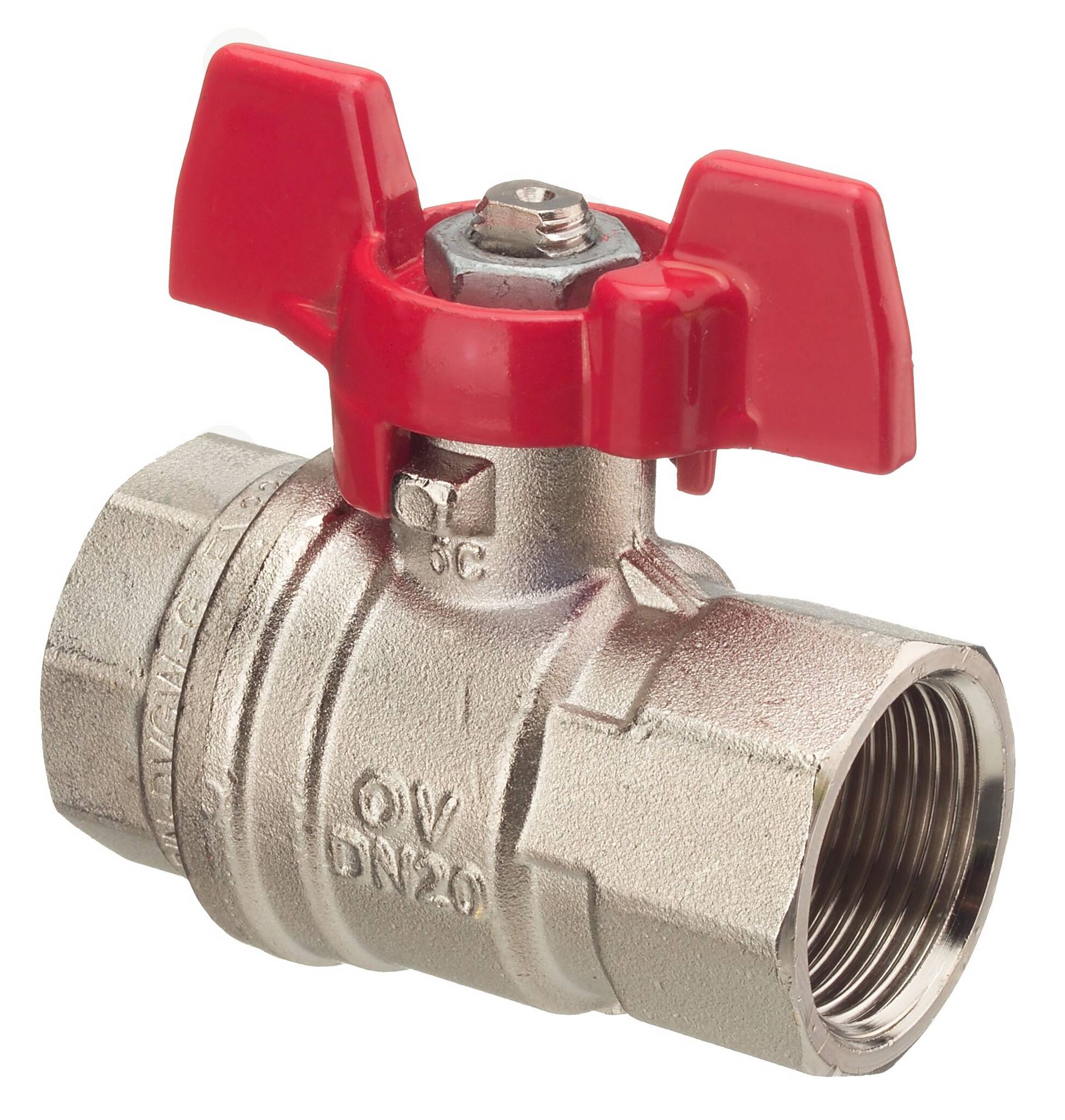

Az OVENTROP Optibal T-karos golyóscsap megbízható, precíz elzáró szerelvény fűtési, hűtési és vízellátó rendszerekhez. Robusztus sárgaréz háza és krómozott golyója hosszú élettartamot, valamint könnyű működtetést biztosít. A T-alakú kar lehetővé teszi a gyors és egyszerű nyitást-zárást, még szűk helyeken is. A golyóscsap nyitása/zárása a záróelem 90 °-os elfordításával történik. A záróelem mindenkori állását a fogantyú helyzete jelzi, amely párhuzamos a golyó furatának állásával. Leszerelt fogantyú esetén is a csap tengelyén lévő két párhuzamosan bemart lap iránya alapján felismerhető a csap állása.

Tulajdonságok:

• Teljes átáramlási keresztmetszet DIN 3357-4 és DIN EN 1983 szerint
• Széles felhasználási terület
• Valamennyi fogantyútípus rendelkezésre áll: horganyzott acélkar piros műanyag bevonattal pirosra festett szárnyas fémfogantyú antracitszürke műanyag fogantyú piros fedőkupakkal– magas nyomásfokozat a kifújásbiztos működtető rudazatnak és a nagyszilárdságú háznak köszönhetően
• PN 16
• A szárnyas fémfogantyús és az acélkaros golyóscsap karja cserélhető műanyag karra
• Hőszigetelés lehetősége a műanyagkaros modellnél– a műanyag fogantyú utólag felszerelhető hőmérővel
• Préscsatlakozók vörösréz- és nemesacél csövekhez
• Valamennyi felhasznált alap- és segédanyag szilikonmentes
• Víz-glikol keverék esetén 50 % glikoltartalomig alkalmas

Műszaki adatok:

• Gyártó: OVENTROP
• Típus: Optibal golyóscsap
• Csatlakozás: DN10 3/8″
• Alkalmazási terület: Fűtés, vízellátás, ipar. Csővezetéki szerelvények folyadékokhoz.
• DN 50-ig:
  • Max. üzemi nyomás ps: 16 bar (PN 16) hidegvízre 20 bar,
  • Levegőre és más nem veszélyes gázokra *) 10 bar.
  • Üzemi hőmérséklet ts: -10 °C -től 100 °C-ig
• DN 65-től DN 100-ig:
  • Max. üzemi nyomás ps: 16 bar 70 °C -nál (PN 16), 12 bar 85 °C-nál, 8 bar 100 °C-nál
  • Üzemi hőmérséklet ts: -10 °C-tól 100 °C -ig
  • Golyóscsap kar fogantyúval horganyzott acélból, DN 65 – DN100
• Nyomásosztály: PN 16
• Átfolyási teljesítmény: kvs=8,8 m3/h
• Szerkezeti anyagok: A sárgarézből készült „Optibal” mindkét oldalon belsőmenetes vagy préscsatlakozós, meghosszabbított műanyag fogantyús golyóscsapok számára hőszigetelés áll rendelkezésre.

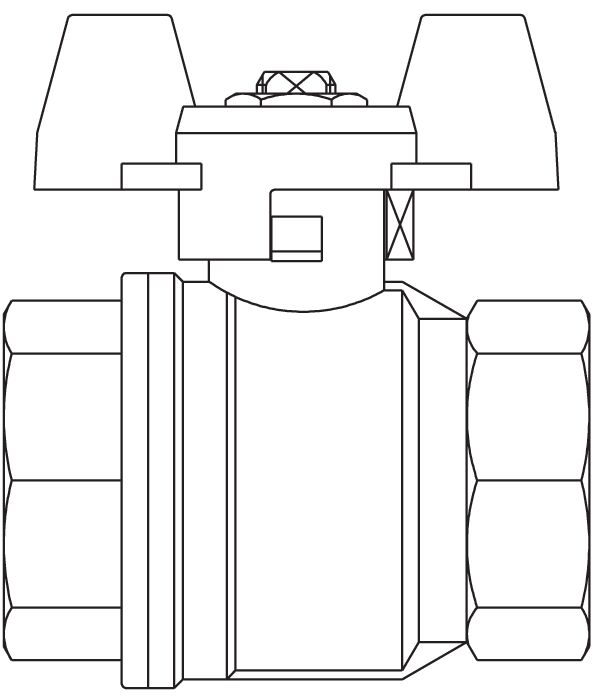

• Méretek: Hosszúság: 51,3 mm, Szélesség: 50,2 mm, Magasság: 25 mm
• Tömeg: 0,1 kg

Letölthető dokumentumok:

• Műszaki adatlap, OVENTROP Optibal golyóscsap
• Prospektus, OVENTROP Optibal golyóscsapok
