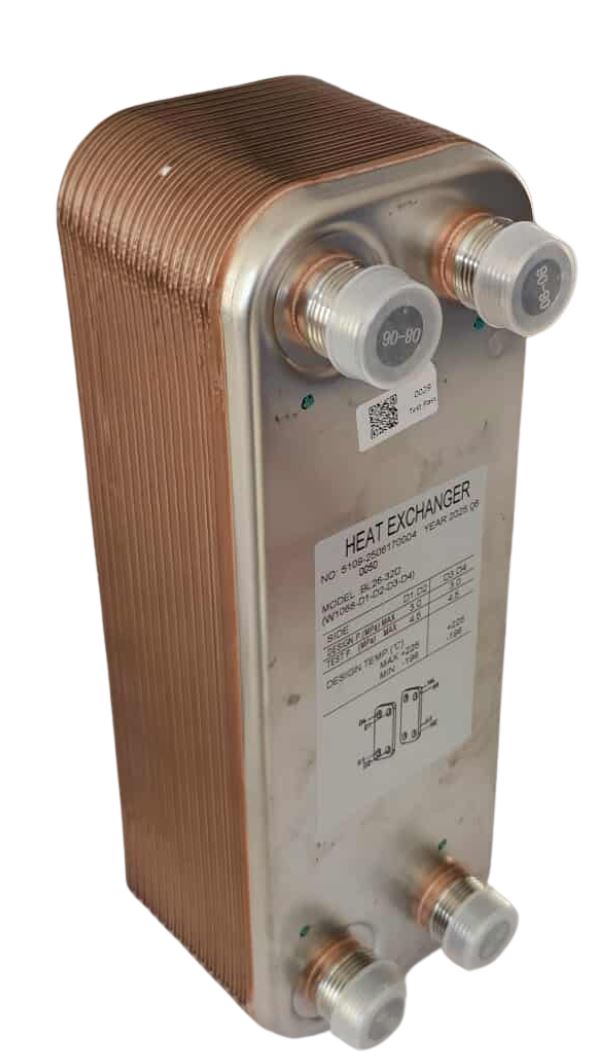

Lemezes hőcserélő AMANDINE BL26-32D, 4×3/4″ csatl. 0,825 m2

A BL26-32D típusú forrasztott lemezes hőcserélő ideális megoldás alacsony és közepes teljesítményű fűtési és hűtési rendszerekhez. A 32 lemezes kialakítás 0,825 m² összes hőcserélő felületet biztosít, így hatékony hőátadást tesz lehetővé kis helyigény mellett. A hőcserélő kifejezetten víz–víz és víz–glikol rendszerekhez lett méretezve.

A hőcserélő jellemző alkalmazási területei közé tartoznak a hőszivattyús padlófűtések, kondenzációs és vegyes tüzelésű kazános rendszerek, illetve fan-coil vagy radiátoros fűtés. A négy darab ¾”-os csatlakozás révén könnyen integrálható különféle szerelési helyzetekbe. A kiváló minőségű 316L rozsdamentes acél lemezek és 304-es acél csatlakozók biztosítják a hosszú élettartamot és a korrózióállóságot.

A BL26-32D 4,8 kg tömegű, maximális üzemi nyomása 30 bar, próbanyomása 45 bar, míg az üzemi hőmérséklet-tartománya 0 – 196°C. A tömítettséget héliumos szivárgásvizsgálattal ellenőrzik. A kompakt méret és a széles alkalmazhatóság révén ez a típus kiváló választás családi házak, kisebb társasházak vagy ipari segédrendszerek számára.

Lemezes hőcserélő AMANDINE– BL26-32D, ajánlott alkalmazási értékek:

Monoblokkos hőszivattyú + padlófűtés (30% glikol):

• Teljesítmény: 5,5 kW
• Primer: 40/37°C, 1,7 m³/h, Δp = 3 kPa
• Szekunder: 38/35°C, 1,6 m³/h, Δp = 5,6 kPa

Hőszivattyú + padlófűtés (víz/víz):

• Teljesítmény: 8,2 kW
• Primer: 40/37°C, 2,3 m³/h, Δp = 12,1 kPa
• Szekunder: 38/35°C, 2,3 m³/h, Δp = 12,1 kPa

Kondenzációs kazán + radiátor (víz/víz):

• Teljesítmény: 21,5 kW
• Primer: 65/50°C, 1,25 m³/h, Δp = 3,4 kPa
• Szekunder: 58/43°C, 1,25 m³/h, Δp = 3,4 kPa

Kondenzációs kazán + padlófűtés (víz/víz):

• Teljesítmény: 30 kW
• Primer: 40/35°C, 1,7 m³/h, Δp = 6,5 kPa
• Szekunder: 30/25°C, 2,7 m³/h, Δp = 14,4 kPa

Vegyes tüzelésű kazán + radiátor (víz/víz):

• Teljesítmény: 60 kW
• Primer: 80/60°C, 2,6 m³/h, Δp = 14 kPa
• Szekunder: 60/40°C, 2,6 m³/h, Δp = 14 kPa

Lemezes hőcserélő AMANDINE BL26-32D műszaki adatai:

• Tervezési nyomás: 30 bar
• Próbanyomás: 45 bar
• Tervezési hőmérséklet: 0 – 196°C
• Tömítettségi vizsgálat: Hélium
• Lemez anyaga: 316L
• Cső anyaga: 304
• Keret anyaga: 304
• Tömege: 4,8kg
• Lemezszám: 32
• Felület: 0,825m²
• Csatlakozás: 4×3/4”

Letölthető dokumentumok:

• Használati és telepítési útmutató, adatlap Amandine FLH hőcserélő A4
