FLAMCO FlexBalance S DN 80 hidraulikus váltó, hegtoldatos

FLAMCO FlexBalance S DN 80 hidraulikus váltó, hegtoldatos

A Flamco FlexBalance S DN80 hegtoldatos hidraulikus váltó egy kiváló minőségű megoldás a fűtési és hűtési rendszerek hidraulikai kiegyensúlyozására. Ez az eszköz lehetővé teszi a primer és szekunder körök közötti áramlások függetlenítését, ezáltal biztosítva a rendszer stabil és hatékony működését.

Műszaki adatok:

• Típus: Flexbalance S
• Térfogat: 65 L
• Csatlakozás: DN 80, 88,9 mm
• Teljesítmény: 300-450 kW (Függ a sebességtől)
• Térfogatáram a rendszerben: 15-30 m³/h
• K_v (ΔP = 1 bar): 211 m³/h (Kv = Q / √ΔP  Q: Áramlás [m3/óra]  ΔP: Nyomásveszteség a terméken [bar])
• Tömeg: 25 kg
• Üzemi nyomás: 0,2 – 10 bar.
• Olyan rendszerekhez alkalmas melyekben a maximális áramlási hőmérséklet 120 °C.
• Alkalmazható glikol oldatokkal maximum 50%-ig.
• Hagyományos VDMA 24770 kiegyenlítő tartály.
• Maximális áramlási sebesség:
  • Elsődleges kör: 2 m/s
  • Másodlagos kör: 1,2 m/s.

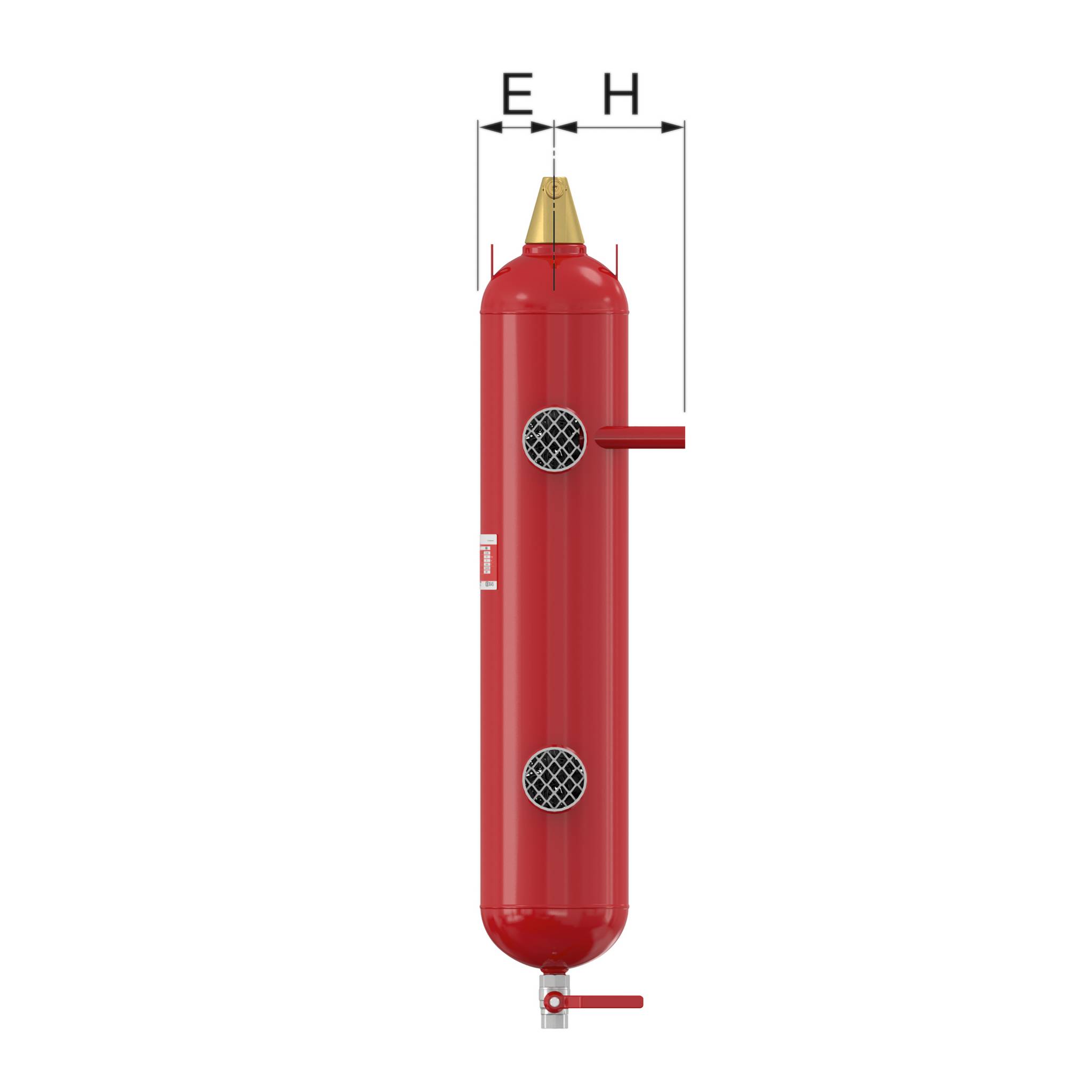

Méretek:

• A: 745 mm
• B: 370 mm
• C: 1340 mm
• E: 135 mm
• H: 188 mm

Főbb jellemzők és előnyök:

• Hidraulikus leválasztás: A FlexBalance S hidraulikus váltó hatékonyan választja el a primer és szekunder köröket, lehetővé téve a szivattyúk független működését és csökkentve a rendszerben fellépő nyomásingadozásokat.
• Beépített levegőleválasztás: Az eszköz kialakítása lehetővé teszi a rendszerből származó levegő hatékony eltávolítását, csökkentve ezzel a korrózió és a zajképződés kockázatát.
• Szennyeződés-leválasztás: A váltó alsó részén kialakított tér lehetőséget biztosít a rendszerből származó szennyeződések összegyűjtésére, megóvva ezzel a kazánt és más berendezéseket a károsodástól.
• Kompakt és robusztus kialakítás: A hegtoldatos csatlakozások és az acél szerkezet biztosítják a hosszú élettartamot és a megbízható működést még nagy igénybevétel esetén is.
• Széleskörű alkalmazhatóság: Alkalmas különböző fűtési és hűtési rendszerekhez, beleértve a több kazános vagy kaszkádkapcsolású rendszereket is.

Telepítési és karbantartási ajánlások:

• Telepítés: A hidraulikus váltót függőlegesen kell beépíteni a primer és szekunder körök közé. A hegtoldatos csatlakozások biztosítják a stabil és szivárgásmentes kapcsolatot a csővezetékekkel.
• Karbantartás: Rendszeres ellenőrzés javasolt a szennyeződések eltávolítása és a levegőleválasztó funkció hatékonyságának biztosítása érdekében. A váltó alsó részén található leeresztő szelep segítségével könnyedén eltávolíthatók az összegyűlt szennyeződések.

Letölthető dokumentumok:

• Termékkatalógus, FLAMCO
• Adatlap, FLAMCO FlexBalance S DN 80 hidraulikus váltó, hegtoldatos
• Műszaki adatok, FLAMCO FlexBalance S DN 80 hidraulikus váltó, hegtoldatos
• Telepítési és üzemeltetési útmutató, FLAMCO FlexBalance S DN 80 hidraulikus váltó, hegtoldatos
• Megfelelőségi nyilatkozat, FLAMCO FlexBalance S DN 80 hidraulikus váltó, hegtoldatos
